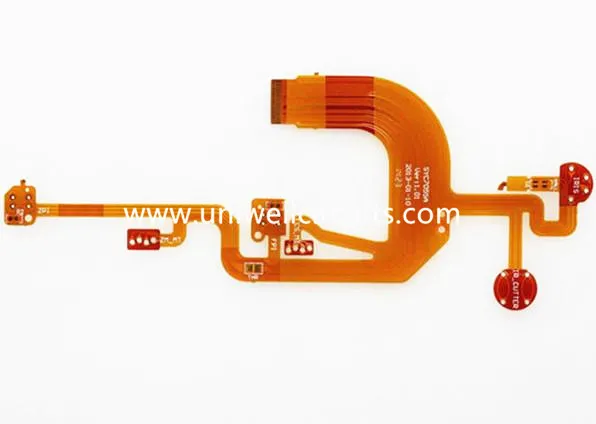

OSP Scanner Flex PCB
1.Produkt beskriver
Specifikation
lag: 1
Tykkelse: 0,13 mm
Materiale: 1OZ har klæbende rulning
Kobbertykkelse: 1 oz
Overfladebehandling: guldbelægning
Mindste linjebredde / linieafstand: 0,1 mm / 0,095 mm
FR4 forstærkende tykkelse: 0,5 mm
Scanner, brug optoelektronisk teknologi og digital behandling til at konvertere grafik eller billedinformation til digitale signaler på scanning. Grunden til, at det kan køre, er FPC af høj kvalitet. Uniwells scannere dækker mange filer, kontorer, hospitaler, undervisning og så videre. Fordi FPC-produkterne er af høj kvalitet, lang levetid. Vores firma vinder godt omdømme.
2.FPC-teknologiark:
Lag: 20 (inklusiv 12 lag
Linje bredder / mellemrum (mil) i indre lag: 3/3, 3,5 / 3,5
Aspect ratio: 20: 1 (PTH); 1: 1 (blind vias)
Min. borediameter (mil): 6 (mekanisk); 4 (laser)
Afstand fra boring til dirigent (mil): 6
Tolerance for impedans kontrol (+/-): 10%
3.FPC ansøgning
FPC ses hovedsagelig i elektronikprodukter som mobiltelefon, computer, bærbar computer, printer, scanner, faxmaskine, kopimaskine, dvd, digitalkamera, notesbog, tablet pc. I mange års produktion har Uniwell allerede opnået stor succes blandt FPC-leverandører.
4. Lidt viden --- Demonteringsteknik af flake komponenter på PCB
Demonteringsteknik af flake komponenter på printkort
Arkarkomponenterne på printkortet (PCB) er nye mikrokomponenter uden ledning eller kortslutning. De er direkte monteret på printkortet og er specielle enheder til overflademonteringsteknologi. Flake-komponenterne har fordelene ved lille størrelse, let vægt, høj installationstæthed, høj pålidelighed, stærk vibrationsmodstand, god højfrekvensskarakteristik, stærk anti- interferens evne og så videre. I øjeblikket er det blevet meget anvendt i computerudstyr, mobil kommunikation udstyr, video integreret maskine, farve-tv højfrekvente hoved VCD og andre produkter, hurtig udvikling.
De almindeligt anvendte flake komponenter er:
(1) flake modstand
(2) chip kondensator
(3) Sheet inductor
(4) chip diode
(5) Flake triode
(6) Integreret kredsløb med lille chip mv.
Disse flaky komponenter er meget små i størrelse, frygt for varme og berøring, og nogle blyfødder er for mange til at adskille, hvilket medfører store problemer med vedligeholdelse. Derfor er videnskabelig demontering metode meget vigtigt.
1.I absorption kobber netto metode
Tinabsorberende kobbernet er vævet af fint kobber trådnetbælte kan også bruges som kabelmetalafskærmningstråd eller multi-streng softwireudskiftning. Når der anvendes, er masketråden dækket på flere stifter, belagt med kolofoniumflux, opvarmet med loddemetal og trukket med ledning, og loddet på hver fod adsorberes af ledningen. Afbryd ledningen fastgjort til loddet og gentag det flere gange, og reducer gradvist mængden af loddet på stiften, indtil stiften er adskilt fra trykt bord.
2. Ved smelte rengøringsmetode
Når flerhedselementet opvarmes af antistatisk loddejern, kan loddet rengøres med tandbørste eller oliebørste, pensel mv. Og komponenterne kan hurtigt fjernes. Efter fjernelse af komponenter skal PCB rengøres i tide for at forhindre kortslutning af andre dele forårsaget af resterende tin.
3.Lad trække metode
Denne metode er egnet til demontering af chip integrerede kredsløb. Med en lakeringskabel af passende tykkelse og en vis styrke, der gennemborer gennem den indvendige spalte i det integrerede kredsløbs stifter, fastgøres den ene ende af den emaljerede ledning i en passende position, den anden Enden holdes for hånd, og når loddet opløses, Træk emalje tråd "skåret" loddetråd, integreret kredsløbspind og trykt bord adskillelse.
4. Afmonteringsmetode til sugesuger
Tin absorbere har almindelige tin absorber og tin loddejern to typer. Når den almindelige tin absorber anvendes, presses stempelstangen af tin absorber ned. Når loddemidlet i det adskilte stykke smeltes af det elektriske loddejern, presses tykabsorberens sugemundstykke mod smeltepunktet, og tinabsorberens udløserknap presses, og tinsmelten suges væk, mens stempelet tinabsorberens stang springer tilbage. Repeated flere gange, kan adskilles fra PCB'en. I loddemetal er et specielt tinabsorberende værktøj, der samler den almindelige tinabsorber og det elektriske loddejern, og dets brug er det samme som for den almindelige tin absorber. Der bør tages hensyn til den anti-statiske under lokal opvarmning, loddets kraft og jernhovedets størrelse skal være passende.
