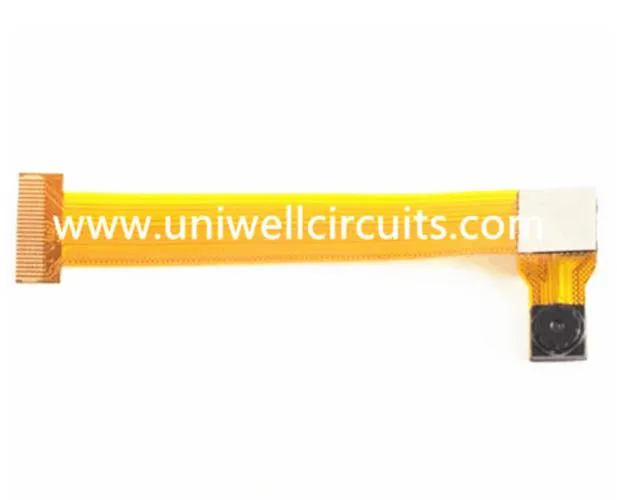

Dobbeltsidet fleksibelt printkort til bærbar computer
1.Produkt beskriver
Specifikation
Navn: Dobbeltsidet fleksibelt printkort til bærbar computer
lag: 2
Tykkelse: 0,12 mm
Materiale: dobbeltsidet limfrit elektrolytisk materiale.
Kobbertykkelse: 1/2 OZ
Overfladebehandling: 1 mikroinch nedsænkning.
Mindste linjebredde / linieafstand: 0,15 mm / 0,075 mm.
FR4 forstærkende tykkelse: 0,3 mm.
Applikation: laptop
Fleksible trykte kredsløb tilbyder et bredt udvalg af fysiske og elektriske sammenkoblingsløsninger, der ikke kan opnås med stive trykte kredsløbsløsninger. Med 10 års masseproduktionserfaring er Uniwell førende inden for materialeomdannelse, fabrikation og komponentmontage til fleksible trykte kredsløb.
2.Vore leverandører
Vi har et langsigtet partnerskab med verdens førende leverandører.
Udvikle stærke leverandørforhold ved klart at kommunikere vores behov og forventninger. Involver leverandøren i vores kvalitetsfilosofi og deltager i nye produkt- og procesevalueringer.
3. Anvendelse
De fleste fleksible kredsløb er passive ledningsstrukturer, der bruges til at forbinde elektroniske komponenter såsom modstand, kondensatorer, integrerede kredsløb og lignende, selv om nogle kun anvendes til at foretage sammenkoblinger mellem andre elektroniske enheder også direkte eller ved hjælp af stik. I bilindustrien anvendes fleksible kredsløb i apparatpaneler, underhætter, kredsløb, der skal dækkes inden for kabinets forlygte og i ABS-systemer.
4. Lidt viden --- Fleksible kredsløbsstrukturer
Der er et par grundlæggende konstruktioner af fleksible kredsløb, men der er en vigtig variation mellem de forskellige typer forhold i deres produktion. Følgende er en evaluering af de mest generelle typer af fleksible kredsløbskonstruktioner.
Enkelsidede fleksible kredsløb
Enkelsidede fleksible kredsløb indeholder et enkelt lederlag fremstillet af enten en metal eller ledende (metalfyldt) polymer på en fleksibel dielektrisk film. Komponentudførelsesfunktioner er kun tilgængelige fra den ene side. Huller kan fremstilles (boret eller laser) i basisfilmen, så komponentledninger kan passere under sammenkobling, sædvanligvis ved lodning. Enkelsidede flex kredsløb kan fremstilles med eller uden sådanne beskyttende belægninger som dæklag eller dæklag, men brugen af en beskyttende belægning over kredsløb er den mest almindelige praksis.
Redskabet til overflademonterede enheder på sputterede ledende film har gjort det muligt at fremstille apparent LED Films, som bruges i LED Glass, men desuden i fleksible bilbelysningskompositter.
Dobbeltsidede fleksible kredsløb
Dobbeltsidede flex kredsløb er en flex kredsløb har to ledere lag. Speciale flex kredsløb kan fremstilles med eller uden pletterede gennem huller, selvom den forgyldte gennem hullet variation er meget mere generelt. Når konstruktion uden plating gennem hullerne og foreningens funktioner er adgang fra den ene side, er kredsløbet simpelthen defineret som en "Type-5" i henhold til den militære tilstand.
Det er ikke en generel praksis, men det er en mulighed, at der findes terminaler til elektroniske apparater på begge sider af kredsløbet, således at apparatet kan anbringes på hver side. Afhængigt af konstruktionsbehov kan dobbeltsidede bøjningskredse fremstilles med beskyttelsesdæklag i en, begge eller hver sin side af det færdige kredsløb, men er ofte dannet med beskyttelseslaget på begge sider. En stor fordel ved denne type substrat er, at det gør det muligt at krydse forbindelser, der skal fremstilles meget let. Mange ensidede kredsløb er bygget på et dobbeltsidet substrat umiddelbart siden de har en af to skærende forbindelser.
Skulpturelle fleksible kredsløb
Sculptured flex kredsløb er en ny adskillelse af typiske fleksible kredsløbskonstruktioner. Den udviklede procedure involverer en bestemt flex-krets-multi-trins ætsningsmetode, som giver et fleksibelt kredsløb, der har afsluttet kobberledere, hvor tykkelsen af lederen adskiller sig adskillige steder langs deres længde. (dvs. ledere er tynde i fleksible områder og tykke ved sammenkoblingspunkter).
Multilags fleksible kredsløb
Flex kredsløb har tre eller flere lag af ledere er kendt som multilayer flex kredsløb. Lagene er normalt sammenkoblet ved hjælp af pletterede huller, selv om dette ikke er en betingelse for definitionen, fordi det er sandsynligt at tilvejebringe åbninger for at få adgang til lavere kredsløbsfunktioner. Lagene i flerlags-flex-kredsløbet kan eller ikke blive uophørligt lamineret gensidigt i hele bygningen med den mærkbare fritagelse for de områder, der er involveret ved plettering af huller. Udøvelsen af uregelmæssig lamination er bekendt med tilfælde, hvor den største fleksibilitet er obligatorisk. Dette opnås ved at forlade ubundne områder, hvor bøjning eller bøjning skal ske.
Stiv-flex-kredsløb
Stive-flex-kredsløb er et hybridfremstilling-flexkredsløb bestående af stive og fleksible substrater, der er lamineret indbyrdes i en enkelt struktur. Stive-flex-kredsløb må ikke forveksles med stive flexkonstruktioner er kun flexkretser, hvortil en stiver er fastgjort for at opretholde vægten af det elektroniske apparat lokalt. Et stiv eller stivnet flex kredsløb kan indeholde et eller flere ledere lag. Således, mens de to udtryk måske lyder sammenlignelige, betegner de produkter, der er rimeligt forskellige. Lagene af en stiv bøjning er også sædvanligvis elektrisk sammenkoblet ved hjælp af belagte gennemgående huller. I årenes løb omfatter rigid-flex-kredsløb en vidunderlig popularitet blandt militær produktdesigner; selvom teknologien har fundet bedre brug i kommercielle produkter.
Selv om man ofte var forsigtig med et specialprodukt til lavt anvendelsesområde som følge af udfordringerne, blev en ekstraordinær indsats for at bruge teknologien udarbejdet af Compaq computer i opbygningen af bestyrelserne til en bærbar computer i 1990'erne. Da computerens store stive flex PCBA gjorde ikke fleksible gennem brug, efterfølgende design af Compaq benyttede stive-flex-kredsløb til det hængslede udstillerkabel, der passerer 10s af 1000'erne af bøjninger under testning. I 2013 er brugen af stive-flex-kredsløb i bærbare computere nu kendt. Stive-flexbrædder er generelt flerlagsstrukturer; Imidlertid anvendes to metallagkonstruktioner lejlighedsvis.
