Højfrekvent impedans kontrol PCB
1.Produkt beskriver
Specifikation

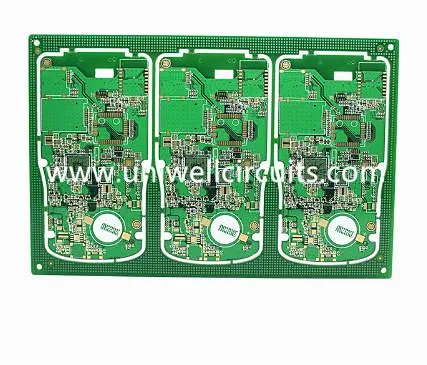

Højfrekvent impedans kontrol PCB
Lag: 2
Tykkelse: 1,6 + / - 0,1 mm
Størrelse: 108,82 mm * 88,56 mm
Brugt bord: FR4.
Minimum blænde: 0,3 mm.
Overfladebehandling: forgyldt.
Speciel teknologi: impedans kontrol
Uniwell har rig erfaring i impedansstyret PCB-fremstilling,
100% match kundens krav med høj kvalitet.
2.Introduktion af Uniwell
1) Uniwell fundet i 2007, er Intech en af de professionelle PCB fabrikanter fra Shenzhen i Kina, som har to grene SHENZHEN UNIWELL CIRCUITS CO., LTD. og Jiangmen UNIWELL CIRCUITS CO., LTD.
2) opfyldt de højeste internationale fremstillingsstandarder ved at blive godkendt for disse kvalitetscertifikater: ISO9001, ISO14001, TS16949. Vi er UL-certificerede til enkeltsidet, dobbeltsidet og flerlags PCB produktion og overholder alle kravene til IPC og ROHS standarder.
3) 40% af vores salg er oversea salg og eksport til Europa, Forenede Stater og Asien.
4) De fleste af vores boards bruges til EMS, industri, kraft, medicin og andre produkter.
3.Uniwell fordele:
1) Vi gør PCB fra dobbelt side op til 40-lags multilayer PCB, HDI job.
2) Hvis du har gentagne ordrer fra andre leverandører, og du vil overføre til Uniwell, vil vi tilbyde den bedste pris.
3) Udover fremragende kvalitet og professionel service betaler vi også alle detaljer for vores kunder, for eksempel pakke til brug for Desiccant-pakker og fugtindikator i vakuumforseglet pakning for at beskytte PCB.
4) Materiale: Vi har FR4 TG135 / TG158 / TG180normal materiale på lager, har også CEM3 / ROGERS / ARLON / ISOLA
5) Stive / flex / flex-stive PCB'er med UL godkendt.
6) Fleksibel, hurtig feedback til kunder altid.
7) Hurtigt tilbud vil være mindre end 4 timer, Nogle top hastende forespørgsel vi kan tilbyde inden for 1 time.
4. Certificeringer
5.Packaging og levering
Pakning som standard:
Levering
Vi leverer normalt af DHL, FEDEX, UPS, TNT, også vi kan sende af kundens krav.
6. Lidt viden --- Kontrolleret impedans
Hvad er impedans?
Impedans er kombinationen af kapacitans og induktans af et kredsløb, når det drives ved høj frekvens. Selvom det også måles i ohm, er det noget anderledes end modstand, som er en DC karakteristik. Impedans er en AC karakteristisk, hvilket betyder at den er relateret til frekvens, modstand er ikke.
Hvad er kontrolleret impedans?
Medmindre du har omhyggeligt designet sporet og dets miljø, er impedansen typisk "ukontrolleret", hvilket betyder at impedansen varierer i værdi fra punkt til punkt langs sporet.
Ved høje frekvenser opfører sig ikke PCB-spor som enkle forbindelser, og kontrolleret impedans hjælper os med at sikre, at signaler ikke nedbrydes, da de ruter rundt om et printkort.
I det væsentlige er kontrolleret impedans matchende af substratmaterialeegenskaber med spordimensioner og steder for at sikre impedansen af et sporets signal ligger inden for en vis procentdel af en bestemt værdi. Controlled impedance boards giver gentagelig højfrekvente ydeevne.
Hvornår skal man bruge kontrolleret impedans
Når et signal skal have en bestemt impedans for at fungere ordentligt, bør kontrolleret impedans anvendes. I højfrekvente applikationer, der matcher impedansen af PCB-spor, er det vigtigt at opretholde dataintegriteten og signalklarheden. Hvis impedansen af PCB-sporingen, der forbinder to komponenter, ikke stemmer overens med komponenternes karakteristiske impedans, kan der være øget koblingstid inden for enheden eller kredsløbet. Der kan også være tilfældige fejl.
Hvad bestemmer kontrolleret impedans?
Den karakteristiske impedans af et PCB-spor bestemmes typisk af dets induktive og kapacitive reaktans, modstand og konduktans. Disse faktorer er en funktion af sporets fysiske dimensioner, den dielektriske konstant af PCB substratmaterialet og dielektrisk tykkelse. Typisk kan PCB-sporimpedans variere fra 25 til 125 ohm. Impedansværdien frembragt fra PCB-strukturen vil blive bestemt af følgende faktorer:
- bredde og tykkelse af kobbersignalsporet (top og bund)
- Tykkelse af kernen eller prepregmaterialet på begge sider af kobbersporet
- dielektrisk konstant af kernen og prepregmaterialet
- afstand fra andre kobberfunktioner
Populære tags: højfrekvent impedans kontrol PCB, Kina, leverandører, fabrikanter, fabrik, billig, tilpasset, lav pris, høj kvalitet, citat
