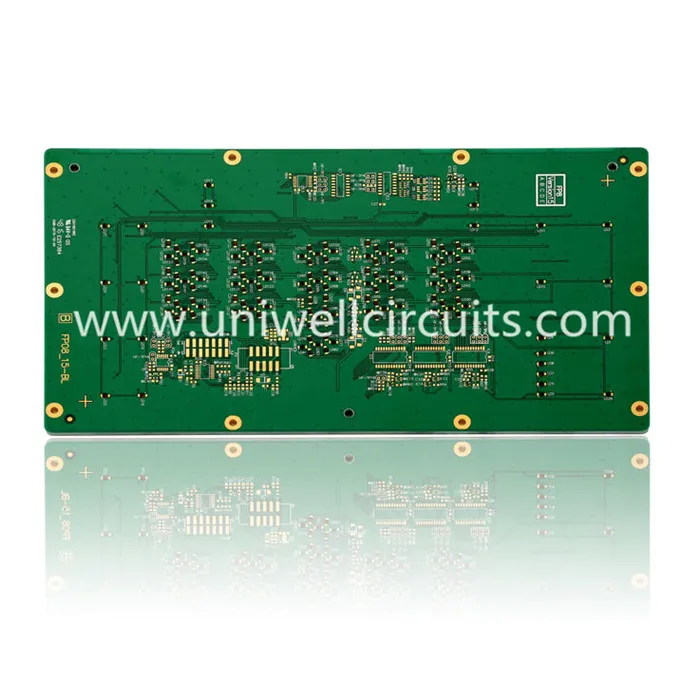

1.Produktion beskriver
Specifikation
Lag: 16
Styktykkelse: 1,60 mm
Overfladebehandling: ENIG (2u ").
Materiale: FR4 TG170.
Min linjebredde / linjeafstand: 5 / 6.1mil
Hvis du ikke er sikker på, om din specifikke drift kræver FR-5 high-TG boards, eller hvor præcis en TG PCB arbejder for at beskytte dine følsomme kredsløb under implementeringen, er vi glade for at fortælle alt, hvad du behøver at vide. Læs videre for at få en fuld forståelse for, hvordan et højtemperatur PCB fungerer og hvad det kan gøre for dig. Når du er tilfreds med, at FR-4 high-TG boards passer til dig, hjælper Uniwell dig gerne med at løse dette problem. Du er velkommen til at kontakte os.
2.Company profil
Uniwell kredsløb blev etableret i 2007, og vi har to moderne produktions fabrikker i Shenzhen og Jiangmen, med avanceret produktionsudstyr og 600 medarbejdere i alt. Shenzhen fabrik specielt til design, udvikling, fremstilling og salg af høj præcision dobbeltsidede og flerlags printkort (printkort) med fokus på hurtig tur, prototype, mellemstore og store mængder, Jiangmen fabrik specielt til små og mellemstore masseproduktionsvolumener. Kombination Jiangmen og Shenzhen faciliteter Uniwell kan opfylde alle vores kundes alle kommandoer fra prototype til masseproduktion. Med den erfarne og dygtige ledelse, konsekvent høj kvalitet, proprietære produktionsteknikker og professionel service, forventer vi at være din langsigtede partner i Kina.
3. Vores produktionskapacitet
Shenzhen fabrik
Materiale | FR4, CEM-3, Metal Core, |
Halogenfri, Rogers, PTFE | |
Maks. Afslutningskortstørrelse | 1500 x 610 mm |
Min. Board tykkelse | 0,20 mm |
Maks. Board tykkelse | 8,0 mm |
Begravet / Blind Via (Ikke-kryds) | 0,1 mm |
Aspect ration | 16:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Tolerance PTH / Trykker passende hul / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Layer Count | 40 |
Maks. kobber (indre / ydre) | 6OZ / 10 OZ |
Boretolerance | +/- 2mil |
Lag til lagregistrering | +/- 3mil |
Min. linjebredde / mellemrum | 2,5 / 2.5mil |
BGA-tonehøjde | 8mil |
Overfladebehandling | HASL, blyfri HASL, |
ENIG, Immersion sølv / Tin, OSP |
Jiangmen fabrik
Materiale | FR4 (normal eller høj TG eller halogenfri) |
CEM-3 Al baseret | |
Maks. Afslutningskortstørrelse | 540 x 620 mm |
Min. Board tykkelse | 0,20 mm |
Maks. Board tykkelse | 8,0 mm |
Begravet / Blind Via (Ikke-kryds) | 0,2 mm |
Aspect ration | 00:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Tolerance PTH / Trykker passende hul / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Maks. Layer Count | 12 |
Maks. kobber tykkelse | 3 OZ indre lag / 4OZ ydre lag |
Målboretolerance | +/- 2mil |
Lag til lagregistrering | +/- 3mil |
Min. linjebredde / mellemrum | 4 / 4mil |
BGA-tonehøjde | 10mil |
Overfladebehandling | HASL, blyfri HASL, |
ENIG (+ G / F), Immersion sølv / Tin OSP, Peelable mask, Carbon paste |
4. Vores tjenester
1) Omfattende dokumenter revision for at forhindre fejl i PCB Gerber og Bom.
2) Foreslå bedste kvalitet udskiftning med lavere pris.
3) Teknisk support til test og give forslag til masseproduktion.
4) Foreslå bedste forsendelsesmetode.
5) Skriv NDA for at holde dit design sikkert.
