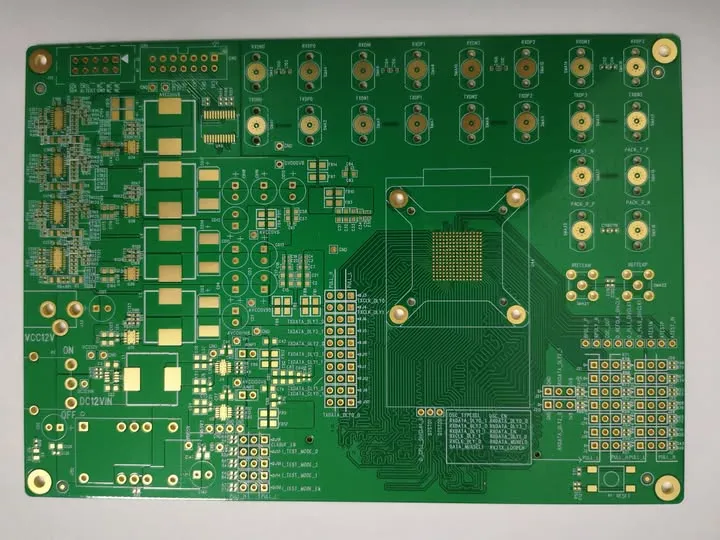

Uniwell kredsløb 10 lag med bagboring og skivehul HDI-plade

Lag og struktur: Fast 10 lags struktur, understøtter 5 sæt bagboring + diskhul procesdesign, kan stables symmetrisk efter behov, velegnet til kompleks kredsløbsintegration
Tavle konfiguration: Kort med høj hastighed og lavt tab, såsom TU933, kan vælges. Dette mærkede kort har en DK-værdi på 3,16 og en df-værdi på 0,0025 og har fremragende højfrekvente signaltransmissionskarakteristika. Det understøtter også tilpasset blanding af andre materialer såsom høj TG FR-4
Grundlæggende specifikationer: Standardpladetykkelsen er 1,6 mm og 2,0 mm, hvilket understøtter tilpasning inden for intervallet 0,8-3,0 mm, med en pladetykkelsestolerance kontrolleret inden for ± 0,07 mm; den mindste linjebredde og afstand kan opnå 1,8 mil/1,8 mil, og standardproduktionsspecifikationen er 2 mil/2 mil.

Værdien af ​​processen med bagboring+skivehul: Bagboring kan fjerne den overskydende del af det gennemgående-hul, hvilket effektivt reducerer signalrefleksion og reducerer signaltransmissionstab med-høj hastighed; Diskhulsprocessen forbedrer ledningstætheden, reducerer chipmonteringsplads og er velegnet til pakkeenheder med høj-densitet, såsom BGA
Borenøjagtighed: Kombineret med laserboring og mekanisk boreteknologi kan en minimumsåbning på 0,1 mm behandles, med hulpositionsnøjagtighed kontrolleret inden for ± 0,015 mm og samlet positioneringsnøjagtighed på ± 0,02 mm
Kvalitetskontrol: Hele processen består flere inspektioner såsom elektrisk ledningsevne/isolationstestning, 1000 termiske cyklusser ved -40 grader ~125 grader, røntgentest osv., der opfylder de høje pålidelighedskrav for industriel kontrol og automotive områder
Overfladebehandling: understøtter nedsænkningsguld (3-10 μm tykkelse) OSP, Flere processer, såsom tinsprøjtning, kan vælges, og guldaflejringsskemaet kan forbedre antioxidantkapaciteten og overfladehårdheden og opfylde de langsigtede stabile brugskrav.

Hovedsageligt målrettet mod avancerede-felter med høje krav til signalintegritet og integration, herunder:
Højhastighedssignalmodul til industrielt kontroludstyr og serverbundkort
Automotive ADAS assisteret kørselssystem, nyt energikøretøj BMS batteristyringssystem
Små og yderst pålidelige scenarier såsom medicinsk elektronisk udstyr og avancerede dronecontrollere.

understøtter fuld parametertilpasning af dette produkt og leverer-one-stop PCBA-service med kontrollerbar leveringstid. For presserende ordrer kan det understøtte hurtig prøvelevering inden for 24-48 timer.
