Med gennembrudet af vores virksomheds processteknologi har Uniwells Semi Flex PCB-produkter stærk pålidelighed, god bøjningsydelse og stadig større omkostningseffektivitet og er blevet anerkendt af et stort antal kunder med flere og flere ordrer. For bedre at betjene kunder og imødekomme deres produktbehov, introducerer følgende applikation, egenskaber og processteknologi fra semi -fleksible bestyrelse og polycarbonat semi -fleksible bord.
Semi fleksibel bestyrelsesansøgning
Semi Flex PCB er en type PCB, der bruges inden for statisk bøjning, som opnås ved at kombinere kontrol dyb fræsning eller stiv flexbehandlingsteknologi (fræsning af åbne dæksler eller vinduer osv.) I standardbehandling af hårde bræt. Den vedtager ofte en asymmetrisk lamineret struktur og er kun egnet til installationsprocesser under statisk stress.
Normalt er der i nogle applikationsscenarier ikke påkrævet kontinuerlig dynamisk bøjning, såsom begrænset bøjning kun under installation, omarbejdning og vedligeholdelse, og bøjningsområdet behøver ikke at være for blødt. Brugen af konventionelle stive fleksible sammensatte tavler er åbenlyst "overbrugt" og dyrt. I dette tilfælde kan brugen af semi -fleksible plader med visse bøjningsevne opfylde kravene.
Semi fleksibel bestyrelsesansøgning
På grund af brugen af tyndt stift FR4 -bord eller semi -fleksibel CCL i stedet for polyimid FCCL, kan denne teknologi reducere sine produktionsomkostninger i høj grad.
vedtager stift tynd FR4 -materiale, som har en lavere vandabsorptionshastighed end fleksibelt PI -materiale, og kræver ikke temperering og bagning før videre behandling.
har bedre dimensionel stabilitet end fleksible lagner.
Ligesom R-FPC (Multiflex) kan det have mulighed for tredimensionel installation.
Reducer indkøbs- og logistikomkostninger forårsaget af yderligere kabel-, konnektormontering og løsningsprocesser.
Forbedret pålidelighed på grund af færre grænseflader.
Uniwell Circuits Semi Fleksibel bestyrelsesprocesteknologi
Semi fleksible tavler bruger ofte tre produktionsteknikker:
Ren FR4 stift laminat, kontrolleret dybdefræsning og udtynding, kan bruges som en fleksibel bøjningszone ved at kontrollere det område, der skal bøjes til en bestemt tykkelse. Denne proces kræver høj præcision til at kontrollere udstyrets dybde, og ensartetheden af den overskydende tykkelse er tæt knyttet til bøjningens ydelse. Ujævn tykkelse kan let få produktet til at bryde under brug.
FR4 er lamineret med fleksibilitet, og PP -arket åbnes i det område, hvor fleksibiliteten skal udsættes, mens den stive del midlertidigt ikke åbnes. Endelig kan det suspenderede stive område løftes af med en kontrolleret dybdefræsemaskine, og det bøjede område af kredsløbet er beskyttet med en fleksibel dækkende film eller blæk. Denne proces bærer risikoen for kompressionsfremkaldelse og semi -fleksibel brud, som direkte fører til løs film og defekter i kredsløbsproduktionen. Derudover er overløb af lim, der forårsager vanskeligheder med at åbne dækslet, en anden vanskelighed.
FR4 er lamineret med fleksible materialer, og inden laminering bruger FR4- og PP -ark den stive og fleksible brætteknologi med åbne vinduer i de dele, der skal bøjes. På grund af brugen af almindelige tynde FR4 -kerneplader eller semi -fleksible materialer som bøjningsområde, bærer denne proces også risikoen for brud og skader. Derfor bør der udvises særlig omhu for at beskytte den under den efterfølgende produktionsproces.
På nuværende tidspunkt er vores firma fuldt moden i processteknologien til at producere bløde og hårde sammensatte bestyrelser og har været i stand til at løse alle de tekniske vanskeligheder i produktionsprocessen. Derfor, når vi fremstiller semi -fleksible tavler, bruger vi for det meste processteknologien til at fremstille bløde hårde sammensatte tavler (den anden type) til at producere semi -fleksible tavler, som har en høj produktkvalifikation, stærk pålidelighed og god bøjningsydelse. Vores produkter har modtaget enstemmig ros fra vores kunder.

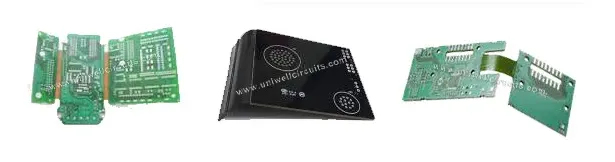

Semi fleksibelt bord
