Smart telefon Stiv fleksibel pcb

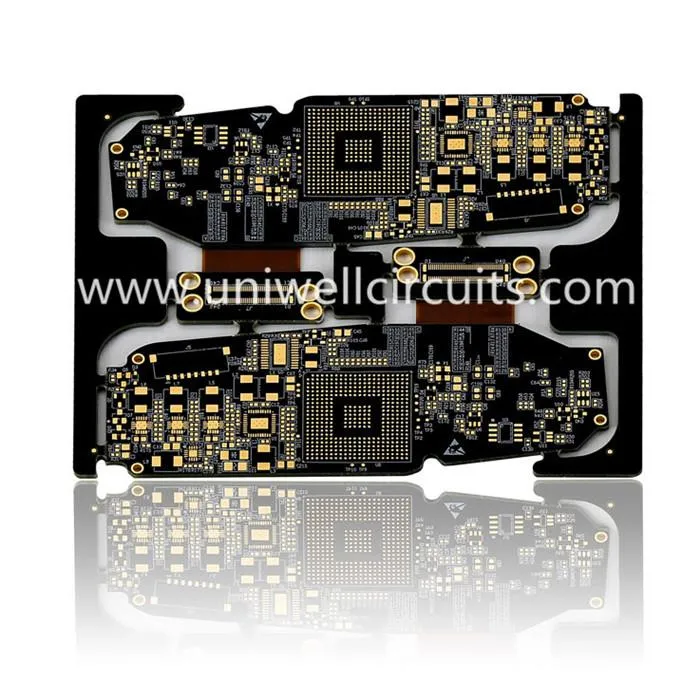

1.Produkt beskriver
Parameter:
10 lag stiv-flex bord
Brættykkelse: 1,5 mm
Linjebredde / mellemrum: 3 / 4mil
Loddebro: 5mil
Uniwell, brugerdefineret fremstilling, bygger fleksible kredsløb til dine krævende specifikationer med forudsigelig ydeevne og høj pålidelighed. Rigid-flex-kredsløb (En variation af flex-kredsløb) kombinerer et flex-kredsløb med en stiv ledning som et stik eller et printkort og kan findes i applikationer lige fra forbrugerelektronik til flystyringssystemer.
2. Produktion linje
3.Rigid PCB kapacitet til prototyper
Materiale | FR4, CEM-3, Metal Core, |
Halogenfri, Rogers, PTFE | |
Maks. Afslutningskortstørrelse | 1500 x 610 mm |
Min. Board tykkelse | 0,20 mm |
Maks. Board tykkelse | 8,0 mm |
Begravet / Blind Via (Ikke-kryds) | 0,1 mm |
Aspect ration | 16:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Tolerance PTH / Trykker passende hul / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Layer Count | 40 |
Maks. kobber (indre / ydre) | 6OZ / 10 OZ |
Boretolerance | +/- 2mil |
Lag til lagregistrering | +/- 3mil |
Min. linjebredde / mellemrum | 2,5 / 2.5mil |
BGA-tonehøjde | 8mil |
Overfladebehandling | HASL, blyfri HASL, |
ENIG, Immersion sølv / Tin, OSP |
4.FPC kapacitet
Lag: 20 (inklusiv 12 lag)
Linje bredder / mellemrum (mil) i indre lag: 3/3, 3,5 / 3,5
Aspect ratio: 20: 1 (PTH); 1: 1 (blind vias)
Min.drilling hul diameter (mil): 6 (mekanisk); 4 (laser)
Afstand fra boring til dirigent (mil): 6
Tolerance for impedans kontrol (+/-): 10%
5.Applications overvejelser kan omfatte:
● Tætmonterede pakker, hvor elektriske forbindelser er påkrævet i 3 akser (statisk applikation).
● Elektriske forbindelser, hvor samlingen skal bøjes under brug (dynamisk applikation).
● Vægtfølsomme applikationer som håndholdte enheder, fly eller rumfartøjer, hvor de erstatter tungere og mere omfattende ledninger.
● I rumbegrænsede applikationer, der forbyder brugen af tykkere kredsløb eller ledninger, har flex kredsløb flere fordele.
● Højtydende applikationer, hvor varme- eller isoleringskrav udelukker typiske isoleringsmaterialer.
Som en førende Flex Circuits-producent leverer og omstiller Uniwell tynde, fleksible materialer og brugerdefinerede kompositter gennem en global forsyningskæde. Vi tilbyder enkelt- og flerlags fine pitch fleksible kredsløb, hvor applikationer kræver sammenkoblinger i en kompakt pakke. Vores flex-kredsløb er mindre og lettere og kan problemfrit integreres i næsten enhver form, du har brug for.
