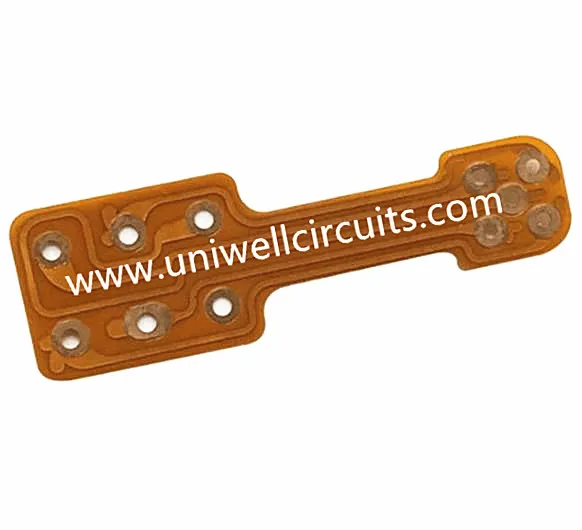

TFT-modul Fleksibel printplade
1.Produkt beskriver
Specifikation
Lag: 1
Tykkelse: 0,1 mm
Materiale: 1 / 2oz har selvklæbende elektrolyse.
Kobbertykkelse: 1 oz
Overfladebehandling: nedsænkningsguld
Minimum linjebredde / linieafstand: 0.1mm / 0.08mm.
PI forstærkningstykkelse: 0,1 mm.
andre: PI forstærkning
ansøgning: TFT modul
Uniwell overholder vores branchens førende kapaciteter og tolerancekrav. Vi garanterer en høj kvalitet af ingeniør-, produktions- og kundeservice, uanset hvilken avenue du vælger at tage.
Uniwell Circuits ønsker at være din go-to-kilde til alle dine PCB behov. Kontakt os i dag for at lære mere om indenlandske og offshore printkort
2. Produktion faciliteter
Uniwell har flere produktionsfaciliteter, så vi kan sikre, at vores kunder får den bedste pris og den hurtigste produktionstid i PCB-branchen.
3.Company oplysninger
Uniwell Circuits er en førende leverandør af printplader, der er baseret i Shenzhen, Kina. Vores mål er simpelt: Vi vil gerne give dig det bedste PCB hver eneste gang - konstrueret, produceret og konkurrencedygtigt prissat.
4. En kort historie
5. Lidt viden - FPC-struktur med enkelt og dobbelt lag
Enkelt lag FPC struktur:
Denne form for fpc er enkel struktur FPC.Udvendigt lavet af råmaterialer og stick-band kobberklædte laminater, disse tre råmaterialer er basisproduktionsmateriale af fpc.
Først har de klædte laminater brug for ætsning, så få det kredsløb, vi ønsker. Den beskyttende film har brug for borevæve, så få pads.
Derefter ryd det op med rullende proces for at kombinere begge sammen.
Derefter skal ENIG eller HASL overfladen overfladebehandles for at beskytte puten. På denne måde vil fpc board blive lavet.
Normalt brug for stempling præcis tilsvarende og danne små printkort. Nogle fpc fabrik bruger ikke brugsbeskyttelse, denne pris vil være meget lav, men kredsløbets styrke vil blive dårligt. Bortset fra at styrken har brug for lavt niveau, har prisen brug for lavt, bedre bruger vi beskyttelsesfilm.
Dobbelt FPC struktur:
Når boardkredsløbene er meget komplekse, og enkeltkort ikke kan nå funktionsbehov, skal vi vælge dobbeltfpc eller multilayers fpc. Forskellen mellem single layer fpc og mutilayer fpc er tilføjet via designserier, så der forbinder alle lag klædt kobber.
Normalt det første skridt til at lave vias. Boring vias på basismaterialet kan klædt kobber er første skridt. Og det næste trin er næsten det samme til single layer fpc.
