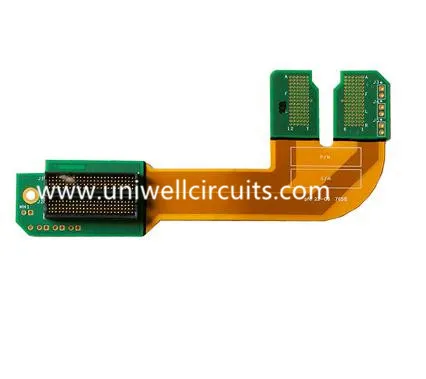

Enkelt side Flex stiv printkort
1.Company oplysninger
Specifikation
Navn: Single side Flex stiv printkort
Grundlæggende parametre: Materialekonstruktion: dobbeltsidet klæbemiddel + lavt tap gult beskyttelsesfolie + (line kobber + lim + højfrekvent dielektrisk polyimidbasismateriale + lim + kobber)
Modstand: fri til at bøje og vride.
Lag: 1
Mand: + / - 0,03 mm
Tykkelse: 0,15 mm
Forstærkning: Positiv og negativ 0,15 mm stålpladeforstærkning.
Fremstillingsproces: loddemetal belægning, belægning, dæklag, filmbelagt type, modstand - svejsetypeafskærmning.
Overfladebehandling: guld (guld) 1 ~ 2 mikroinch.
Minimum linjebredde / linieafstand: 0,06mm / 0,09mm
På Uniwell er vi stolte af at levere nogle af de bedste stive fleksible printplader på markedet. Vi vil gerne vise dig præcis, hvad vi kan gøre for din udvikling, fra engineering og prototyping til store mængder ordrer.
Spar dig tid og beskyt dit budget, når du kontakter Uniwell i dag for at diskutere dit kommende projekt.
2.Vores leverandør
De rigtige materialer er afgørende, når det drejer sig om et stift-flex printkort eller et printkort. PCB'er med ubestandige materialer kan mislykkes på afgørende tidspunkter, bryde, tage i brand, forårsage farlige gnister eller på anden måde kompromittere din drift. Uniwell bruger kun de bedste materialer til hvert stift-flex printkort til at sikre, at du opnår de bedste resultater med hensyn til signaloverførsel, termisk ledningsevne og sikkerhed.
3. Overfladefinish typer
Overfladen af printplader (PCB) er lavet af kobber for at sikre, at strømmen strømmer effektivt. Disse metaller kræver passende beskyttelse mod elementerne for at undgå oxidation og anden korrosion. En række finishtyper giver forskellige beskyttelsesniveauer mod forringelse. De hjælper også i visse anvendelser, såsom ved lodning. Forskellige kredsløbsplader er tilgængelige, fra valgmuligheder, der er overkommelige og nemme at anvende på dyre eller svære at klare finish, der kun anvendes i de mest avancerede applikationer.
Immersion guld (ENIG)
Electroless Nickel Immersion Gold er en af de mest populære udbredte kredsløbsplader, der er til rådighed i dag. Konstrueret med to lag med coating placerer ENIG 2-4 μ "Au over 120-200 μ" Ni. Guldet beskytter nikkel mod korrosion og nikkel beskytter bundpladen og gør det muligt for kredsløbene at blive lodret lodret på overfladen.
Fordele: flad overflade til loddemateriale til, blyfri og RoHS-kompatibel, længere holdbarhed, strammere tolerancer kan holdes for belagte huller.
Ulemper: dyre, signal tab for signal integritet applikationer, sort pad.
Immersion sølv
Immersion Tin (IAg) påføres direkte på basismetal af et PCB via kemisk forskydning. Det er en mere overkommelig løsning end ENIG, og det er også RoHS-kompatibelt. En typisk tykkelse for Immersion Silver er 4-12u ". På grund af den måde, hvorpå kobber og sølv interagerer, diffunderer de til sidst i hinanden.
Fordele: Flad overflade til loddemateriale til, blyfri og RoHS-kompatibel, strammere tolerancer kan holdes for belagte huller, lavt tab for Signal Integrity Applications.
Ulemper: håndtering af printkortet kan forårsage lodningsproblemer, det er mere omkostningseffektivt end ENIG, men mindre omkostningseffektivt end ISn, og finishen kan smitte og oxideres.
Immersion tin
Immersion Tin (ISn) påføres direkte på basismetal af et PCB via kemisk forskydning. Det er en mere overkommelig løsning end ENIG og Immersion Silver, og det er også RoHS-kompatibelt. En typisk tykkelse for Immersion Tin er 20-50u ". På grund af den måde tin og kobber interagerer, diffunderer de til sidst i hinanden.
Fordele: Flad overflade til loddemateriale til blyfri og RoHS-kompatibel, strammere tolerancer kan holdes til belagte huller og er et populært valg til trykpas applikationer.
Ulemper: håndtering af printkortet kan forårsage skade og lodningsproblemer, tin whiskers, kortere holdbarhed end ENIG.
HASL
HASL er en overkommelig efterbehandling løsning, der anvender tin / bly til at skabe en tynd beskyttende belægning på et printkort. Varmluftsudbrud bruges til at fjerne overskydende bly eller tin fra bordets overflade. Tidligere industristandard, HASL popularitet har falret på grund af mulige RoHS compliance spørgsmål.
Fordele: Lav pris, lang holdbarhed, og HASL kan omarbejdes.
Ulemper: Ujævnt overflade til lodning, Indeholder bly (ikke i overensstemmelse med RoHS), kan ikke holde stramme tolerancer på belagte huller.
Pb-fri HASL
Nontoxic PCB finish typer er ved at blive populære på grund af bekymringer bag anvendelsen af bly i fremstillingen. Pb-fri HAL-finish bruger tin eller kobber parret med nikkel til at skabe en beskyttende belægning. Pb-fri HASL har de samme fordele og ulemper som HASL, medmindre Pb-FREE HASL er RoHS-kompatibel og blyfri.
OSP
En PCB-overfladefinansiering baseret på grøn appel giver ingen spørgsmål. Det organiske loddningspræparat (OSP) introducerer ikke nogen toksiner i processen. I stedet anvendes en organisk forbindelse, der naturligt binder sammen med kobber, hvilket skaber et organometallisk lag, der beskytter mod korrosion.
Fordele: Flad overflade til lodning, RoHS-kompatibel og blyfri, omkostningseffektiv. Ulemper er; kort holdbarhed, håndtering af printkortet kan forårsage lodningsproblemer, tykkelsen er ikke målbar.
Ulemper: kort holdbarhed, håndtering af printkortet kan forårsage lodningsproblemer, tykkelsen er ikke målbar.
Hårdt guld
Blandt de dyreste PCB overflade finish er hårde guld applikationer ekstremt slidstærke og har en lang holdbarhed. De er normalt reserveret til komponenter, der forventer at få en betydelig brug, med normale tykkelser fra 30 μin guld over 100 μin nikkel til 50 μin guld over 100 μin nikkel. Det bruges ikke ofte til loddepunkter på grund af dårlig loddethed. Hårdt guld bruges typisk til kantforbindelser, batterikontakter og nogle testkort.
Fordele ved hård guld: holdbar overflade, blyfri og RoHS-klage og lang holdbarhed.
Ulemper: ekstremt dyre i forhold til andre finish, busbelægning kan kræves, og yderligere arbejde kræves.
Uniwell tilbyder en bred vifte af andre overflader som ENEPIG, Wire Bondable Soft Gold og andre, afhængigt af applikationen.
Sørg for, at dine printkort udfører såvel som beregnet til at skræddersy alle trin i fremstillingsprocessen til dine specifikke behov. For at gøre det har du brug for hjælp fra et erfaren firma med veluddannet personale og et imponerende udvalg af tilgængelige muligheder.
