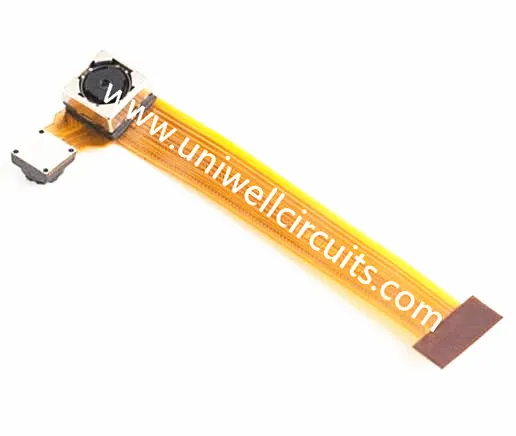

Sensor kontrol Enkeltsidet Fleksibel printkort
1.Produkt beskriver
Specifikation
Navn: Sensor kontrol ensidig fleksibel printkort
lag: 1
Tykkelse: 0,12 mm
Materiale: dobbeltsidet limfrit elektrolytisk materiale.
Kobbertykkelse: 1/2 OZ
Overfladebehandling: 1 mikroinch nedsænkning.
Mindste linjebredde / linieafstand: 0,15 mm / 0,075 mm.
FR4 forstærkende tykkelse: 0,3 mm.
Anvendelse: Sensor kontrol
Lad Uniwell Circuits 'købekraft arbejde for dig for at få dig de laveste pris pr. Stk.
Når det kommer til at finde de allerbedste priser på markedet, lad Uniwell finde den lavpris PCB fabricator, der passer til dig. En billig PCB-fremstilling er ikke vores mål; billig høj kvalitet dem er!
Fortæl vores eksperter, hvad du har brug for, og vi vil give dig den rigtige PCB-fabrikations- og monteringsløsning. Vi er klar og ivrige efter at gøre dine koncepter til virkelighed.
2.FPCB ansøgninger
FPCB'er anvendes bredt i bred anvendelse i kommunikation, netværk, digitale produkter, industriel kontrol, medicinsk pleje, luftfart & astronauti, forsvar og militære områder mv.
3. Vores evner
Vi kan omdanne din fleksible PCB-fremstillingsrækkefølge i så hurtig som 24 timer.
Lag: 20 (inklusiv 12 lag)
Linje bredder / mellemrum (mil) i indre lag: 3/3, 3,5 / 3,5
Aspect ratio: 20: 1 (PTH); 1: 1 (blind vias)
Min. borediameter (mil): 6 (mekanisk); 4 (laser)
Afstand fra boring til dirigent (mil): 6
Tolerance for impedans kontrol (+/-): 10%
4. Lidt viden --- Sådan rengøres PCB'er
Trykte kredsløb, især dem der bruges i PDA'er (personlige digitale assistenter) som mobiltelefoner, får meget misbrug. Udover at samle støv og snavs, der trænger ind i mobiltelefoner, har e-boglæsere og lignende håndholdte enheder PCB'er været udsat for nedsænkning og sprøjtning fra væsker i dagligdagen. Som følge heraf har en serviceindustri vist sig at levere rengørings- og reparationstjenester til PCB, der er udsat for forurenende stoffer, men ikke fysisk brud i PDA'er og større enheder.
Rengøring af et printkort (PCB) til service af et produkt med høj brug er lige så delikat en proces som det gør bordet. Forbindelser kan blive beskadiget, komponenter løsnes og materialer kompromitteres, hvis den forkerte rengøringsmetode anvendes. For at undgå disse faldgruber skal du være lige omhyggelig ved at vælge den rigtige rengøringsmetode, som du gjorde, når du designer, specificerer og producerer brættet i første omgang.
Hvad er disse faldgruber og hvordan kan du undgå dem?
Nedenfor vil vi udforske de dokumenterede PCB rengøringsmuligheder og nogle tilgange, du måske vil være trætte af.
Forskellige typer af forurenende stoffer
Der er en række forurenende stoffer, som kan akkumulere på et printkort. At angribe det fornærmende problem med den korrekte tilsvarende metode vil være mere effektiv og effektiv og forårsage færre hovedpine. Dampforurenende stoffer (støv, snavs)
En af de mest almindelige forekomster er ophobning af snavs eller støv i eller omkring printkortet. Forsigtigt at bruge en lille, delikat børste, som en hestehår pensel, kan fjerne snavs og støv uden at påvirke komponenterne. Der er begrænsninger på hvor selv den mindste børste kan nå, som under en komponent.
Trykluft kan nå mange områder, men kan beskadige vitale forbindelser, så den skal bruges med yderste omhu.
Specielt designet støvsugere til elektroniske komponenter er også en mulighed, men kan ikke nå overalt.
Vådt forurenende stoffer (snavs, voksagtig olie, flux, sodavand)
Højtemperaturoperationer kan medføre, at nogle komponenter, der er belagt med voks, bliver magneter til støv og snavs, hvilket giver klæbrig snavs, som ikke kan fjernes med en pensel eller et vakuum. Eller et produkt får et bad af klæbrigt sodavand, hvilket gør brættet til et klæbrig rod. Under alle omstændigheder skal disse stoffer håndteres, inden det opbygges og påvirker ydeevnen.
De fleste snavs kan fjernes med et rengøringsmiddel, såsom isopropylalkohol (IPA) og en Q-tip, lille børste eller ren bomuldsklud. Rengøring af et printkort med et opløsningsmiddel som IPA bør kun foretages i et godt ventileret miljø, helst under en dampplade.
Demineraliseret vand kan bruges som et alternativ. Sørg for at fjerne overskydende fugt og tørt bordet korrekt (nogle timer i en ovn med lav temperatur kan effektivt fjerne eventuelle resterende fugt.)
Der er en række kommercielt tilgængelige PCB rengøringsmidler bortset fra IPA, lige fra acetone til kemikalier lavet til rengøringselektronik. Forskellige rengøringsmidler kan adressere bestemte typer af forurenende stoffer, såsom loddemasse eller voks. Husk at hårde rengøringsmidler kan fjerne komponentmærkninger eller forårsage skade på plast eller elektrolytkondensatorjakker eller andre eksotiske komponenter som fugtighedssensorer, så sørg for at du ikke bruger et rengøringsmiddel, som er for stærkt. Hvis du kan, skal du teste renseren på en gammel komponent eller stik, du behøver ikke være sikker på, at du ikke gør mere skade end god.
Ultralyd PCB rengøring
Ultralydrensemaskiner bruger højfrekvenser til at forårsage kavitation; den voldsomme implosion af milliarder minuts bobler i rengøringsopløsningen indeholdt i en ultralydsrensetank. Boblerne er skabt af transducere bundet til bunden af tanken og spændt på ultralydsfrekvenser af generatorer. Implosionen af disse bobler blokerer forurenende stoffer på overfladen af dele, som bliver renset.
Ultralyd kan defineres som lydbølger, der har frekvenser over den øvre grænse for det normale område for menneskelig hørelse, hvilket er ca. 20 kilohertz (20 kHz eller 20.000 cyklusser pr. Sekund). Selv om det er rigtigt, kan ultralydsrensere, når de arbejder, høres på grund af den handling, der skabes af det, vi kalder ultralyd kavitation.
Denne teknik har mistet en fordel som en metode til rengøring, da det kan forårsage skade på komponenter eller løsne forbindelser, sammen med snavs og snavs. Faktisk har NASA udstedt et direktiv om, at det ikke længere bruger ultralydsrensning (side 31, afsnit 7.1.4), da det kan utilsigtet forårsage adskillelse af komponentendæksler og faktisk forårsage beskadigelse af båndledninger og båndtrådsputer internt til IC via ultralyd ledning af ultralydsenergien via integreret kredsløb ledningsramme.
Når det er sagt, er der stadig et sted til ultralydrensningsapplikationer. Ultralydsrensningsprocessen kan nå de vanskeligste og svært tilgængelige steder under højdensitetskomponenter på de fleste dele af et printkort. Dette er ikke tilfældet for SMD-enheder, der har små huller, som er mindre end rengøringsvæskens overfladespændingskoefficient. Imidlertid er processen hurtig, og der er talrige maskiner med høj kapacitet til rådighed til håndtering af rengøringsbehov i høj rum.
Konklusion
Der er virksomheder, der specialiserer sig i PCB rengøring. Bemærk, at vi (Uniwell Circuits) ikke leverer PCB rengøringstjenester! Vi er en high-end leverandør af PCB fremstilling og montage.
Afhængigt af dit behov - som f.eks. En høj mængde brædder, hvad skal rengøres og hvor følsomt brættet er - kan du sende dig på udkig efter en ekstern kilde til dine rengøringsbehov.
Hvis du konstant har problemer med plader, der skal rengøres, kan der være noget mere vigtigt i design- eller fremstillingsprocessen, der skal undersøges. Vores rådgivende ingeniører kan hjælpe dig med at finde frem til et problem og udarbejde en langsigtet løsning for bedre at sikre, at PCB'erne forbliver rene og i operationelle tolerancer.
Rengøring af et printkort skal ikke være en skræmmende opgave. Overholdelse af de ovennævnte tips og råd vil hjælpe med at sikre, at rengøringsarbejdet gøres rigtigt.
