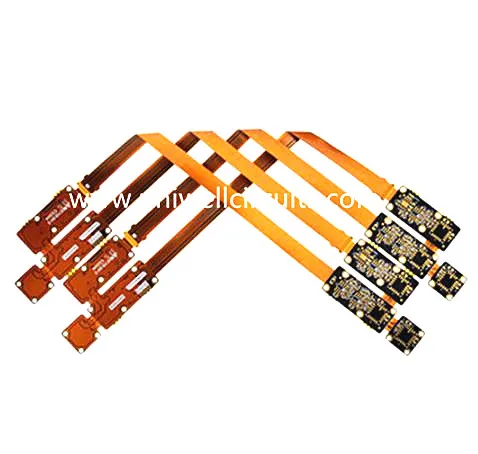

LED flex stive trykte kredsløb
1.Produkt beskriver
Specifikation
Grundlæggende parametre: Materialekonstruktion: dobbeltsidet klæbemiddel + lavt tap gult beskyttelsesfolie + (line kobber + lim + højfrekvent dielektrisk polyimidbasismateriale + lim + kobber)
Modstand: fri til at bøje og vride.
Mand: + / - 0,03 mm
Tykkelse: 0,15 mm
Forstærkning: Positiv og negativ 0,15 mm stålpladeforstærkning.
Fremstillingsproces: loddemetal belægning, belægning, dæklag, filmbelagt type, modstand - svejsetypeafskærmning.
Overfladebehandling: nedsænkningsguld (1-2u ").
Minimum linjebredde / linieafstand: 0,06mm / 0,09mm.
Dette bord bruges til at montere lysdioder til applikationer som tændstikker på køkkenbænke, udendørs dækbelysning. Dette ville være i en strimmelform. Sikkerhedslys i transportsystemer, for eksempel fly, tog og både, anvender LED-flexibånd til nødudgangsløbet.
2.Company oplysninger
Uniwell Circuits Co., Ltd blev grundlagt i 2007. Det oprindelige koncept for One-Stop PCB Solutions var beregnet til at give en enkelt leverandør uanset dine PCB-krav. Det begreb forbliver lige så gyldigt i dag. På trods af massive ændringer i PCB-industrien gennem årene, kan Uniwell stadig tilbyde hele spektret af PCB-krav.
3. En kort historie om Uniwell
4. Produktionsteknologi
De PCB-tjenester, vi tilbyder, kan opsummeres som følger:
prototype
Materiale | FR4, CEM-3, Metal Core, |
Halogenfri, Rogers, PTFE | |
Maks. Afslutningskortstørrelse | 1500 x 610 mm |
Min. Board tykkelse | 0,20 mm |
Maks. Board tykkelse | 8,0 mm |
Begravet / Blind Via (Ikke-kryds) | 0,1 mm |
Aspect ration | 16:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Tolerance PTH / Trykker passende hul / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Layer Count | 40 |
Maks. kobber (indre / ydre) | 6OZ / 10 OZ |
Boretolerance | +/- 2mil |
Lag til lagregistrering | +/- 3mil |
Min. linjebredde / mellemrum | 2,5 / 2.5mil |
BGA-tonehøjde | 8mil |
Overfladebehandling | HASL, blyfri HASL, |
ENIG, Immersion sølv / Tin, OSP |
Masseproduktion
Materiale | FR4 (normal eller høj TG eller halogenfri) |
CEM-3 Al baseret | |
Maks. Afslutningskortstørrelse | 540 x 620 mm |
Min. Board tykkelse | 0,20 mm |
Maks. Board tykkelse | 8,0 mm |
Begravet / Blind Via (Ikke-kryds) | 0,2 mm |
Aspect ration | 00:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Tolerance PTH / Trykker passende hul / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Maks. Layer Count | 12 |
Maks. kobber tykkelse | 3 OZ indre lag / 4OZ ydre lag |
Målboretolerance | +/- 2mil |
Lag til lagregistrering | +/- 3mil |
Min. linjebredde / mellemrum | 4 / 4mil |
BGA-tonehøjde | 10mil |
Overfladebehandling | HASL, blyfri HASL, |
ENIG (+ G / F), Immersion sølv / Tin OSP, Peelable mask, Carbon paste |
5.Packaging & shipping
emballage: Vaccum & karton
Professionel service: herunder færdig lampe design og godt produkt forslag i henhold til markedet
Forsendelse: Express (DHL & Fedex & UPS & EMS & TNT etc); Fragt / last;
