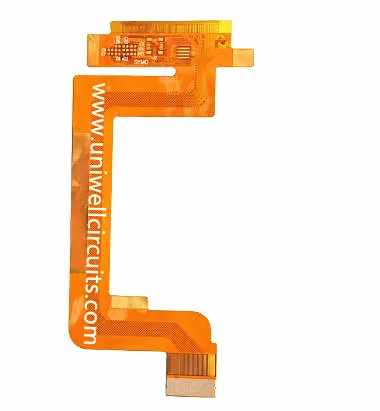

Fleksibelt printkort til berøringsskærmen
1.Produkt beskriver
Specifikation:
Grundlæggende parametre: Materialekonstruktion: dobbeltsidet klæbemiddel + lavt tap gult beskyttelsesfolie + (line kobber + lim + højfrekvent dielektrisk polyimidbasismateriale + lim + kobber)
Modstand: fri til at bøje og vride.
Mand: + / - 0,03 mm
Tykkelse: 0,15 mm
Forstærkning: Positiv og negativ 0,15 mm stålpladeforstærkning.
Fremstillingsproces: loddemetal belægning, belægning, dæklag, filmbelagt type, modstand - svejsetypeafskærmning.
Overfladebehandling: guld (guld) 1 ~ 2 mikroinch.
Minimum linjebredde / linieafstand: 0,06mm / 0,09mm.
Anvendelse: berøringsskærm
Uniwell kredsløb FPC fokuserer på prototyper, små volumen og mellemstore volumen ordrer, flex og stiv forretning vokser hurtigt siden den etablerede. Vi betjener vores kunde med stærk teknisk F & U-kapacitet, forskellige typer produkter, stabil og hurtig leveringskapacitet. Uniwell Circuits har været et af de mest konkurrencedygtige virksomheder inden for indenlandske high class level flex & rigid board fields
2.Development history
3.Application
Vores FPC'er kan findes over hele verden inden for det medicinske område, luftfartssystemer og udfordrende industriprodukter takket være fremragende kvalitet og høj pålidelighed.
4.Reliability
For mange af vores produkter - især implanterbare enheder - er fejl under drift ikke en mulighed. Desuden vil PCB med skjulte fejl medføre høje omkostninger i den efterfølgende proceskæde. Uniwell lægger stor vægt på QA for at sikre, at kun PCB'er, der opfylder dine kvalitetskrav, leveres. PCB'er vil blive inspiceret i henhold til IPC 600 klasse 2 eller i henhold til kundespecifikationer. Kvalitetsstyringssystemet er certificeret i henhold til ISO 9001 og fuldt integreret i ERP-systemet.
Fremstillingsdokumenter og produktspecifikation
Ændringskontrol sker ved at udstede et unikt identifikationsnummer for hver revision af et givet printkort, og alle produktspecifikationer, tegninger og fabrikationsdokumenter henvises til dette nummer.
Desuden er PCB med vanskelige krav mærket "Golden Board" og under produktion af prototypen registreres alle produktionsparametre for hvert fremstillingstrin omhyggeligt. Dette sikrer, at efterfølgende produktionspartier vil blive fremstillet præcis på samme måde (Golden Board). Ændringer gennemføres kun i samarbejde med kunden.
Automatisk optisk inspektion (AOI)
Alle lag er underlagt en 100% automatisk optisk inspektion. Denne test sikrer, at sporene har de nødvendige dimensioner (f.eks. Lokale nicks af spor) og vil matche det ønskede mønster. Metalmønstret er sammenlignet med de originale Gerber data, og mønsteret læres ikke fra et indledende bord.
E-test
Alle PCB'er gennemgår en elektrisk test i slutningen af fremstillingsprocessen. Ud over de sædvanlige åbne og korte tests kan der tilbydes højimpedans, lækstrøm, kapacitive og inducerende belastning samt højspændingsprøvning.
Normalt anvendes flyvende sonde testere. Vores e-test udstyr besidder automatisk optisk registrering og bløde tryknåle, der ikke efterlader nogen mærker på kontaktpladerne, som er særlig vigtige for bindingsklodser.
Velkommen til at besøge Uniwell! Vi ser frem til din ankomst!
