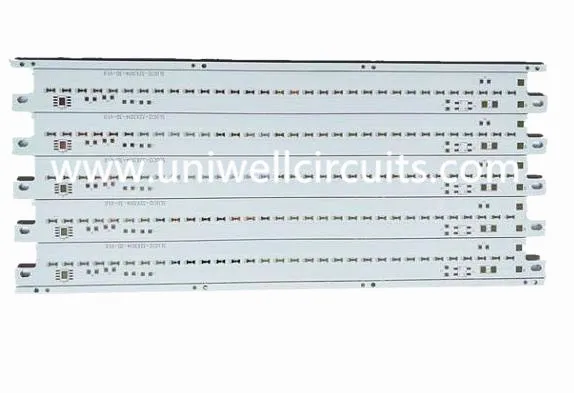

Gul loddemasker aluminium base led PCB
1.Produkt beskriver
Specifikation
Detaljer for gul loddemasker aluminium base led PCB | |
Delnavn: | Gul loddemasker aluminium base led PCB |
Basismateriale: | Aluminiumbaselaminat |
Lagtælling: | 2 lag |
Kobber tykkelse: | 1oz eller 35um |
Færdigstykketykkelse: | 1.6mm |
Lodde maske farve: | Hvid / gul / sort / blå osv. |
Legendfarve: | Sort |
Overflade færdig: | Blyfri HASL |
Profil: | CNC + V-CUT |
Varmeledningsevne: | 2,0 W / mK |
Isoleret lag er nedbrydningsspænding | ≥6KV |
Anvendelsesområde: | LED street light |
PCB produkt specifikation :
| Materiale | FR4, CEM-3, Metal Core, |
Halogenfri, Rogers, PTFE | |
Maks. Afslutningskortstørrelse | 1500 x 610 mm |
Min. Board tykkelse | 0,20 mm |
Maks. Board tykkelse | 8,0 mm |
Begravet / Blind Via (Ikke-kryds) | 0,1 mm |
Aspect ration | 16:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Tolerance PTH / Trykker passende hul / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Layer Count | 40 |
Maks. kobber (indre / ydre) | 6OZ / 10 OZ |
Boretolerance | +/- 2mil |
Lag til lagregistrering | +/- 3mil |
Min. linjebredde / mellemrum | 2,5 / 2.5mil |
BGA-tonehøjde | 8mil |
Overfladebehandling | HASL, blyfri HASL, |
ENIG, Immersion sølv / Tin, OSP |
2.Glance of Uniwell kredsløb produktion
3. Vores fordele
(1) 10 + års erfaring inden for PCB fremstilling og PCB samling
(2) ISO9001, TS16949, UL Godkendelse og RoHS
(3) One-stop-løsning til PCB-design, hurtigrotations prototyper, komponentsourcing, SMT og gennemgående hulmontage,
(4) Funktionelt test, Kabinetmontage.
(5) Fuldt udvalg af testtjenester: Visuel og AOI-inspektion, i kredsløbstestning, røntgen til BGA og funktionelt test
(6) Vi fremstiller SMT & PCB-samling, flerlags pcb, FPC Flex-Rigid, HDI PCB, LED Aluminium PCB, Impedans kontrolpanel, High Frequency PCB, Blind og Begravet PCB Board etc.
4.Packaging & levering
Emballage:
Vores firma forsøger ikke kun at give kunderne et godt produkt, men også være opmærksom på at tilbyde en komplet og sikker pakke. Og her forbereder vi nogle personlige tjenester til alle ordrer.
Levering
Nedenfor er den mest populære måde for fragt, foruden vi kan sende af hav eller kundens speditør .
