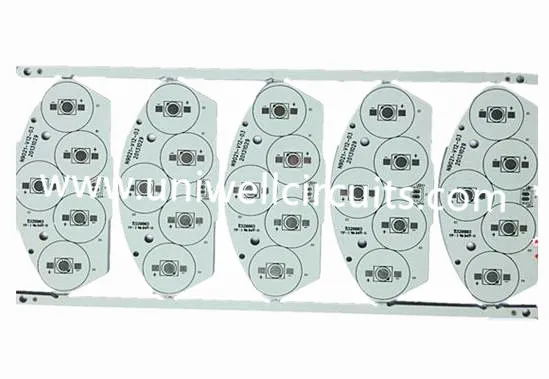

Multilayer aluminiumbaseret printkort

Multilayer aluminium bund printkort

1.Produkt beskriver

Fordel af aluminium bund printkort

● Varmeafledning er dramatisk overlegen til standard FR-4 konstruktioner.

● Det anvendte dielektrikum er typisk 5 til 10 gange så termisk ledende som konventionelt epoxyglas og en tiendedel af tykkelsen

● Termisk overførsel eksponentielt mere effektiv end en konventionel stiv PCB.

● Nedre kobbervægte end foreslået af IPC-varmelegemet kan anvendes

Uniwell har produceret Aluminium Print Board (også kaldet Metal Base PCB) i over et årti, og alle er godkendt af ISO9001, ISO14001, TS16949 og UL.

2.Produktdetalje

3.Applications of aluminum PCBs

Selvom omformere og lysdioder er de største brugere af disse produkter, søger Automotive og RF-virksomheder også at drage fordel af fordelene ved disse konstruktioner. Mens en enkeltlags konstruktion er den enkleste, er andre konfigurationsmuligheder tilgængelige på Amitron, herunder:

Fleksible aluminium printplader

En af de nyeste udviklinger i IMS materialer er fleksible dielektrikum. Disse materialer har et polyimidharpikssystem med keramiske fyldstoffer, som giver fremragende elektrisk isolering, fleksibilitet og selvfølgelig termisk ledningsevne. Når den anvendes på et fleksibelt aluminiummateriale som 5754 eller lignende, kan produktet formes for at opnå en række forskellige former og vinkler, som kan eliminere dyre armaturer, kabler og stik. Selvom disse materialer er fleksible, er de beregnet til at blive bøjet på plads og forblive på plads. De er ikke velegnede til applikationer, der skal bøjes regelmæssigt.

Hybrid aluminium PCB'er

I en 'Hybrid'-IMS-konstruktion behandles en "underenhed" af et ikke-termisk materiale uafhængigt og derefter bundet til aluminiumbasen med termiske materialer. Den mest almindelige konstruktion er en 2-lags eller 4-lags underenhed lavet af konventionel FR-4. Forbindelsen af dette lag til en aluminiums base med termiske dielektrikum kan bidrage til at sprede varme, forbedre stivhed og fungere som et skjold. Andre fordele er:

● Mindre dyr end en konstruktion af alle termisk ledende materialer

● Giver overlegen termisk ydeevne over et standard FR-4 produkt

● Kan eliminere dyre varme dræn og tilhørende montering trin

● Kan anvendes i RF-applikationer, hvor et overfladelag af PTFE er ønsket for dets tabsegenskaber.

● Brug af komponentvinduer i aluminium til at rumme gennemgående huller. Dette gør det muligt for forbindelser og kabler at passere forbindelser gennem underlaget, mens loddefileten opretter en tætning uden behov for specielle pakninger eller andre dyre adaptere.

Multilayer aluminium printplader

Fælles i markedet for høj ydelse strømforsyning, er flerlags IMS-PCB'er fremstillet af flere lag termisk ledende dielektrikum. Disse konstruktioner har et eller flere lag af kredsløb begravet i det dielektriske med blinde vaser, der virker som enten termiske vi'er eller signalvias. Mens det er dyrere og mindre effektivt at overføre varme som et enkeltlagsdesign, giver de en simpel og effektiv løsning til varmeafledning i mere komplekse designs.

Gennemgående aluminium PCB'er

I de mest komplekse konstruktioner kan et lag af aluminium danne en 'Core' af en flerlags termisk konstruktion. Aluminiumet er forboret og tilbagefyldt med dielektrisk før laminering. Termiske materialer eller underenheder kan lamineres til begge sider af aluminiumet ved hjælp af termiske bindingsmaterialer. Når lamineret er gennemført, gennemføres den færdige samling ligner et konventionelt flerlags PCB. De forgyldte huller passerer gennem afstanden i aluminium for at opretholde elektrisk isolering. Alternativt kan en kobberkerne tillade både direkte elektriske forbindelser såvel som med isolerede gennemgående huller.
