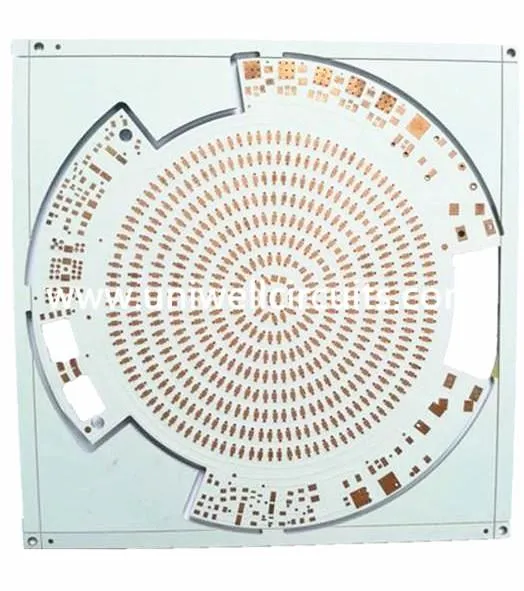

1-lags aluminium printplade
1.Produktion beskriver
Detaljer for 1 lag aluminium printkort | |
Delnavn: | 1-lags aluminium printplade |
Basismateriale: | Aluminiumbaselaminat |
Lagtælling: | 1 lag |
Kobber tykkelse: | 1oz eller 35um |
Færdigstykketykkelse: | 1.6mm |
Lodde maske farve: | Hvid flydende Photo Imageable Soldermask (LPI) |
Legendfarve: | ingen |
Overflade færdig: | Immersion guld |
Profil: | CNC + V-CUT |
Varmeledningsevne: | 1.0W / mK |
Isoleret lag er nedbrydningsspænding | ≥3KV |
Anvendelsesområde: | Led lys |
Produkter af Uniwell har en bred vifte af applikationer:
1) Fuldfarvet LED-skærm: Tilsvarende eller kompakt gør den røde, grønne, blå farve i en prik, fordeler ligeledes på panelet, og så gør hele skærmen
2) Normalt ansøge om fysisk sport, reklame, bank, børs, station, havn, markedsplads, telekommunikation, afdeling, skole, skærm, restaurant, underholdning osv.
2.PCB teknisk kapacitet
Materiale | FR4, CEM-3, Metal Core, |
Halogenfri, Rogers, PTFE | |
Maks. Afslutningskortstørrelse | 1500 x 610 mm |
Min. Board tykkelse | 0,20 mm |
Maks. Board tykkelse | 8,0 mm |
Begravet / Blind Via (Ikke-kryds) | 0,1 mm |
Aspect ration | 16:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Tolerance PTH / Trykker passende hul / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Layer Count | 40 |
Maks. kobber (indre / ydre) | 6OZ / 10 OZ |
Boretolerance | +/- 2mil |
Lag til lagregistrering | +/- 3mil |
Min. linjebredde / mellemrum | 2,5 / 2.5mil |
BGA-tonehøjde | 8mil |
Overfladebehandling | HASL, blyfri HASL, |
ENIG, Immersion sølv / Tin, OSP |
3. Ledetid og logistikker
1) blytid
Lag | Quick-turn | Prøveordre | Massordre |
enkelt | 24 timer | 3arbejdsdage | 7arbejde dage |
dobbelt | 24 timer | 4 arbejdsdage | 7arbejde dage |
4-6layer | 48 timer | 5-6arbejde dage | 10 arbejdsdage |
8-12layer | 120 timer | 7-9arbejde dage | 15 arbejdsdage |
FR-4 baseret, eksklusiv ledetid for materiale | |||
2) Logistik
Vi kan tilbyde FOB Shenzhen, FOB HK eller CIF på kundedestination.
Skib direkte til dit udpegede lager globalt.
4.Packaging & levering
1) Emballage detaljer: Forseglet taske, Anti-statiske poser, Egnet karton eller Følg dit krav.
Levering
Forsendelsestype: UPS, DHL, FedEx, EMS, China Post Air Mail osv. Du kan vælge fragtomkostningerne, som du vil have.
1) høj hastighed: ekspres for prøve eller hurtig ordre.
2) Ekspresvalg
