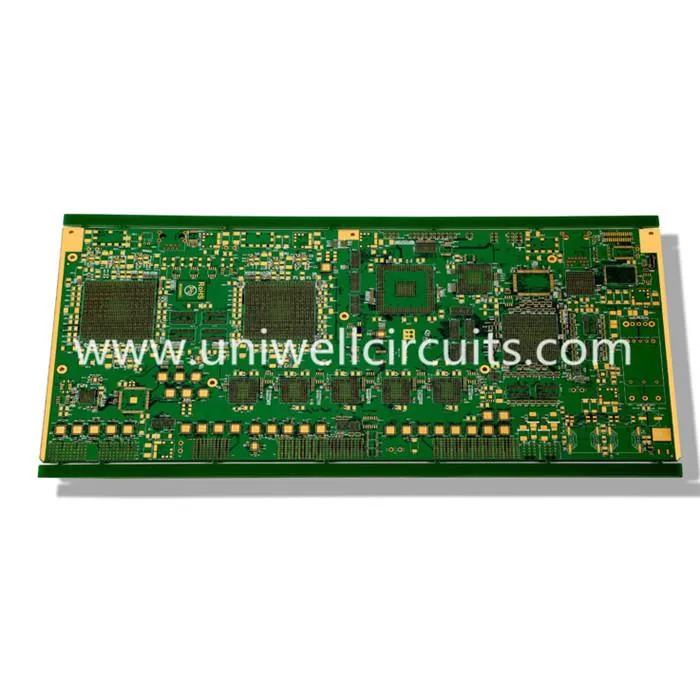

1.Produkt beskriver
Specifikation:
Lag: 6
Brættykkelse: 1,6 mm
Overfladebehandling: nedsænkningsguld.
Materiale: FR4 TG170.
Min linjebredde / linieafstand: 8 / 5mil.
Speciel teknologi: begravet via
Begravet vias er belagte forbindelser mellem de indvendige lag i et flerlags printkort, der ikke fremkommer på et af de ydre lag. Begravet vias er skabt ved at bore og kobber plettere det indre lag kernen (par) i et flerlags printkort på samme måde som et standard 2-lag eller faktisk for et flerlags plettet gennem hullet PCB. Der er ikke noget problem med dybden af den begravet via, fordi der på pladens tidspunkt er hullet åbent i begge ender, og platingkemien kan frit trænge ind. Hvis begravet via PCB er designet med begravet vias, der passerer mellem lige nummererede par af indvendige lag, er konstruktionen retfærdig. Det anbefales ikke at designe begravet vias, der passerer mellem ulige antal indre lag.
Sekventiel opbygning af flerlags-PCB'er, der bruger flere udskrivnings-, bindings- og plating-sekvenser, gør det muligt at opbygge komplekse sammenkoblingsstrukturer.
Hvis der tages omhyggeligt hensyn til fremstillingsvirksomhedens praktiske anvendelsesmuligheder, kan blindveje, gravede vias og gennemgående huller kombineres på det samme printkort.
Begravet vias er mindre kostbare at fremstille end blinde vi, men som en vejledning er det usandsynligt, at brugen af begravet vi'er sparer omkostninger, medmindre den samlede lagtælling reduceres med mindst 4 lag.
Uniwell producerer en bred vifte af begravede via pcbs. Bed os om at citere.
2.Company oplysninger
Uniwell Circuits Co., Ltd, blev grundlagt i Shenzhen, Kina i april 2007. Uniwell Circuits er en højteknologisk virksomhed med speciale i design, udvikling, fremstilling og salg af højpræcisions dobbeltsidede og flerlags printkort (printkort) med fokus på hurtig tur, prototype, mellemstore og store volumener. Uniwell Circuits har også opfyldt de højeste internationale fremstillingsstandarder ved at blive godkendt for disse kvalitetscertifikater: ISO9001, ISO14001, TS16949. Vi er UL-certificerede til enkeltsidet, dobbeltsidet og flerlags PCB produktion og overholder alle kravene til IPC og ROHS standarder.
3.Quality system
At tilbyde produkter af høj kvalitet er vores forfølgelse.
4.Kunder distribuere
Med 10+ års udvikling bliver vores produkter eksporteret til Kina, Taiwan, USA, Japan, Rusland, Tyskland, Schweiz, Sverige, Storbritannien, Finland, Frankrig, Holland, Italien, Polen, Danmark, Australien, Brasilien, Singapore, Thailand , og Malaysia.
5.FAQ
Q: Hvornår kan jeg få prisen?
Vi citerer normalt inden for 24 timer efter at vi har fået din forespørgsel. Hvis du er meget presserende for at få prisen, bedes du ringe til os eller fortæl os i din email, så vi overvejer din forespørgselsprioritet.
Sp: Hvordan kan jeg få en prøve for at kontrollere din produktkvalitet?
Efter prisbekræftelse kan du kræve, at prøverne kontrollerer vores produkters kvalitet. Vi accepterer 1-10 stk. Eller flere prøveordrer.
Q: Hvor lang tid kan jeg forvente at få prøven?
Når du har betalt prøveafgiften og sender os bekræftede filer, vil prøverne være klar til levering i 2-3 dage.
Prøverne sendes til dig via express og ankommer i 3-5 arbejdsdage.
Du kan bruge din egen ekspreskonto eller forudbetale os, hvis du ikke har en konto.
Q: Hvad med ledetiden for masseproduktion?
Ærligt, det afhænger af ordremængden og sæsonen, du placerer ordren.
Generelt vil masseproduktionen sendes til dig via express og ankomme om 15-20 arbejdsdage.
Q: Hvilken fil skal jeg tilbyde?
Gerber fil (protel, power pcb, PADs fil) eller skematisk er nødvendig til PCB produktion.
Gerber fil, Bom, designator er nødvendig for PCBA produktion og køb af komponenter.
