High density interconnect PCB

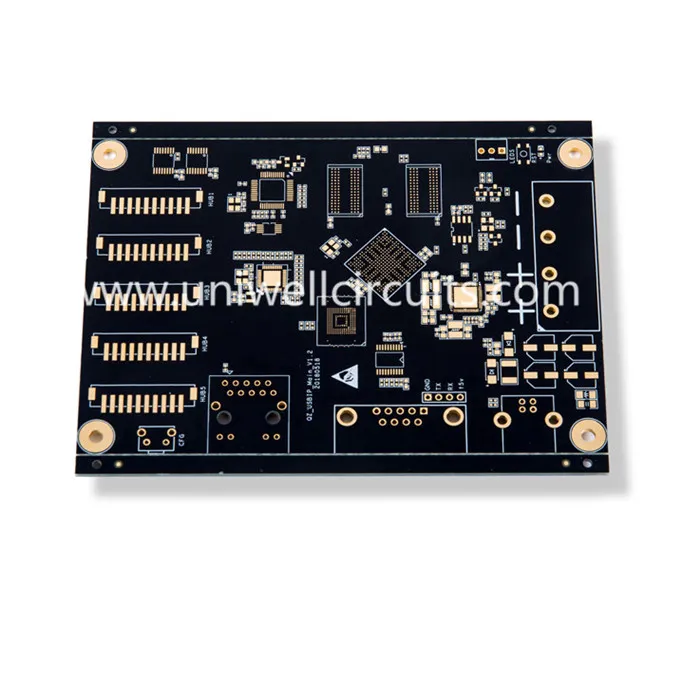

1.Produktbeskrivelse
Specifikation:
Lag: 6
Styrke Tykkelse: 1.6mm
Overfladebehandling: Kemisk guld.
Materiale: FR4 IT158.
Min linjebredde / linieafstand: 8 / 8mil
Min hul: 0,3 mm
Særlig teknologi: HDI
High density interconnect (HDI) er en teknologi, der hurtigt bliver fremherskende i PCB-design og integration i elektroniske produkter af enhver art. HDI er en teknologi, der giver en meget tættere konstruktion på et bord med evnen til at placere stadig mindre komponenter tættere på hinanden, hvilket også resulterer i kortere veje mellem komponenter.
High density interconnect PCB til bilforstærker godkendt UL, Uniwell kredsløb har en erfaren ingeniør team, Vi er en ISO, UL, CE godkendt producent specialiseret i pcb fabrikant.
HDI boards foretrækkes til applikationer hvor plads, ydeevne, pålidelighed og vægt er bekymringer. Dette gør dem mere egnede til næsten alle applikationer relateret til elektronik, forbrugerprodukter, computere og luftfart.
2.Vores certifikater
3.Quality system
Vi har fuldt kvalitetssystem og professionelle QA ingeniører til at tjekke bestyrelser alvorligt, inden vi sender til kunder.
4. Fordelene ved højdensitetsforbindelse
High density interconnect-teknologi er meget udbredt i printplader nu, HDI-plader foretrækkes til applikationer hvor plads, ydeevne, pålidelighed og vægt er bekymringer. Dette gør dem mere egnede til næsten alle applikationer relateret til elektronik, forbrugerprodukter, computere og luftfart. HDI boards bruger begravede eller blinde vias, eller en kombination, og kan også inkorporere mikrovias med en utrolig lille diameter. Dette letter inkorporeringen af mere teknologi på mindre plads, med færre lag. Multi-layer HDI boards er også til fælles brug, hvor mange lag er indkvarteret gennem forskellige konstruktion metoder ved hjælp af blind, begravet, stablet og forskudt vias.
Med mindre komponenter og blind via og via i pad-teknologi kan komponenter placeres tættere sammen, hvilket resulterer i hurtigere signaloverførselshastigheder, samtidig med at krydsforsinkelser og signal tab reduceres. Disse er nøglehensyn, der genererer forbedret ydelse af HDI-PCB'er.
5.FAQ
Q: Skal jeg bruge et FR4 materiale med en høj Tg (Tg = glasovergangstemperatur) til blyfri lodning?
Nej, ikke nødvendigvis. Der er mange faktorer, der skal tages i betragtning, f.eks. Hvor mange lag, tykkelsen af printkortet og også en god forståelse af samleprocessen (antal loddecykler, tid over 260 grader osv.). Nogle undersøgelser har vist, at et materiale med en "standard" Tg-værdi endog har udført bedre end nogle materialer med en højere Tg-værdi. Bemærk at selv med "blyfri" lodning overskrides Tg-værdien.
Hvad der er mest vigtigt er, hvordan materialet opfører sig ved temperaturer over Tg-værdien (post Tg), så man ved at vide, hvilke temperaturprofiler bordet vil blive udsat for, vil hjælpe dig med at vurdere de nødvendige præstationsegenskaber.
Q: Skal jeg bruge et FR4 materiale med den højeste Td (Td = nedbrydningstemperatur) til blyfri lodning?
En større Td-værdi er at foretrække, især hvis brættet er teknisk komplekst og udsat for en række remeltingslodninger, men det kan medføre højere omkostninger. At kende din montageproces kan hjælpe med at træffe de rigtige valg.
Q: Hvad er pcb stencil?
Det er en tynd stålplade, der er mange hulhuller på den. Den tomme er bare skrive tom og pcb pad placering præcis råbe. Denne ting er automatisk eller halvautomatisk maskine fastgjort til den brugt chip.Steel mesh cover på brættet, så børste pastaen, på et sådant kredsløbs loddepuder, og sæt komponenter på. Varmtovne inde i huset svejsede de bedre.
