10L ENIG højfrekvent printkort
1.Produkt beskriver
Specifikation

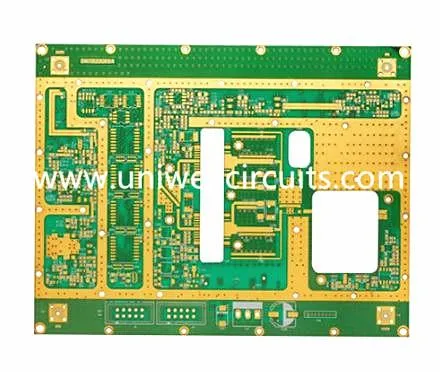

10 lag gulddæmpning højfrekvent printkort
Lag: 10 lag
materiale: Ro4350B + FR4
Tykkelse: 1,5 mm
Overflade færdig: ENIG (2U ")
Mindste blænde: 0,35 mm.
Anvendelse: industri automatisk
Funktioner: højfrekvent blanding.
Uniwell kredsløb blev grundlagt i 2007, som er en højteknologisk virksomhed, der specialiserer sig i produktion af sort, mellemstore volumen, tilpassede PCB & PCBA produkter med RoHS, UL, ISO, SGS certificering. 10 years'experience med PCB produktion med fuld entusiasme, Uniwell ser videresende til at være din kvalificerede leverandør!
2.Anvendelsen
Uniwell tilbyder hurtige sving prototyper og mellemstore PCB'er.
Vores produkter anvendes bredt til Aerospace, Medical, Automotive, Telekommunikation, Computere, Audio, Video produkter og så videre.
3.Specifikation om vores printkort tjenester
Materiale | FR4, CEM-3, Metal Core, |
Halogenfri, Rogers, PTFE | |
Maks. Afslutningskortstørrelse | 1500 x 610 mm |
Min. Board tykkelse | 0,20 mm |
Maks. Board tykkelse | 8,0 mm |
Begravet / Blind Via (Ikke-kryds) | 0,1 mm |
Aspect ration | 16:01 |
Min. Borestørrelse (mekanisk) | 0,20 mm |
Tolerance PTH / Trykker passende hul / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Layer Count | 40 |
Maks. kobber (indre / ydre) | 6OZ / 10 OZ |
Boretolerance | +/- 2mil |
Lag til lagregistrering | +/- 3mil |
Min. linjebredde / mellemrum | 2,5 / 2.5mil |
BGA-tonehøjde | 8mil |
Overfladebehandling | HASL, blyfri HASL, |
ENIG, Immersion sølv / Tin, OSP |
4.Packaging & shipping
Emballage
Normalt pakker vi printet med boble plastposer først for at beskytte produkterne perfekt.
Forsendelse
Uniwell kan arrangere levering som kundens anmodning. Uanset om du vil vælge DOOR til DOOR ekspresslevering eller luft eller hav, er det okay. Og også vi vil vælge den billigste med safty levering til dig.
5. Lidt viden --- karakteren af højfrekvente PCB
(1) Den dielektriske konstant (Dk) skal være lille og stabil, normalt jo mindre jo bedre. Signaloverførselshastigheden er proportional med kvadratroten af materialets dielektriske konstant, høj dielektrisk konstant vil sandsynligvis forårsage signaloverførselsforsinkelse.
(2) Dielektrisk tab (Df) skal være lille, hvilket primært påvirker kvaliteten af signaloverførslen, det mindre dielektriske tab, signaletabet er også mindre.
(3) Termisk ekspansionskoefficient bør være så tæt som kobberfolie så meget som muligt, fordi uoverensstemmelser i de varme og kolde ændringer vil forårsage kobberfolie adskillelse.
(4) lav vandabsorption vil påvirke dielektricitetskonstanten og dielektrisk tab, når det er fugtigt.
(5) Andet varmebestandighed, kemisk modstand, slagstyrke, skrælstyrke mv skal også være god.
Frekvensfrekvens for højfrekvensbrættet er primært forårsaget af lav dielektrisk konstant værdi forårsaget af effekten af højfrekvent kredsløbsstabilitet. Højfrekvente signal har lederhudseffekt, kredsløbets lave dielektriske konstant vil forårsage højfrekvent signal tab, det vil gøre signal svækket, frekvensdrift, jævnt stop vibration. Den generelle elektriske ydeevne er værre.
Uniwell er en professionel Kina PCB-producent, der leverer højkvalitets PCB-service, herunder højfrekvent PCB-fremstilling med overkommelig pris, hvis du vil vide mere om det, bedes du kontakte os frit.
