An8 lags printkorter et flerlags printkort fremstillet ved at presse otte indbyrdes isolerende ledende lag (såsom kobberfolie) sammen med klæbende materialer (såsom epoxyharpiks). De elektriske forbindelser mellem hvert lag opnås gennem vias, der danner et komplet kredsløbssystem. Dens designmål er at levere optimerede signaltransmissionsveje og strømfordelingsløsninger til høj-hastighed, høj-densitet og yderst pålidelige elektroniske enheder.
Kernestyrker
Signalintegritetsforbedring: Ved at veksle mellem layoutet af dedikerede signallag og jordplanlag kan signalinterferens reduceres med op til 60 %, hvilket understøtter 56 Gbps høj-transmission og reducerer latency jitter med 40 %.
Forbedret elektromagnetisk kompatibilitet: Når den komplette jordplansdækning overstiger 85 %, reduceres den elektromagnetiske stråling med 12-15dB, hvilket gør den velegnet til scenarier med høj-frekvens og høj effekt.
Varmeafledningsoptimering: Flerlagsstruktur kombineret med varmeafledning via array kan reducere chipforbindelsestemperaturen med 18 grader, velegnet til høj-enheder.
Høj pladsudnyttelse: Samtidig med at ydeevnen bevares, sparer den omkring 70 % plads sammenlignet med 6-lagstavler, hvilket gør den velegnet til kompakte designs.

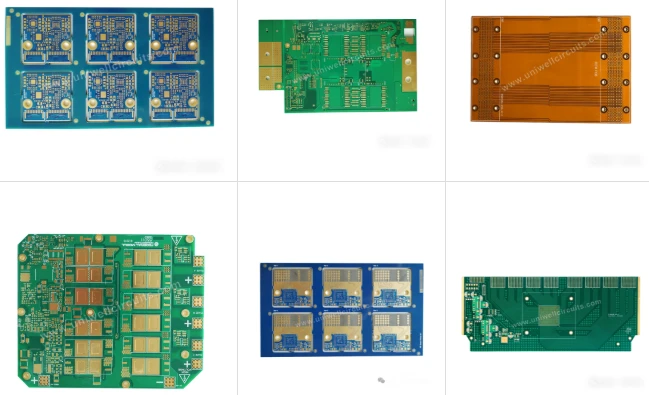

(Visning af 8-lags trykt kredsløb båre til Uniwell Circuits)
Gældende scenarier
Højfrekvente og høje-hastighedsscenarier: såsom kommunikationsbasestationer, radarsystemer og andre scenarier, der kræver lav latenstid og høj stabilitet.
Højdensitetsintegration: Elektroniske forbrugerprodukter såsom smartphones og AR/VR-enheder, der kræver høj rumlig og signalintegritet.
Højeffektudstyr: medicinske instrumenter, strømelektroniske enheder og andre scenarier, der kræver høj strøm og elektromagnetisk afskærmning.
begrænsning
Omkostningsstigning: Fremstillingsprocessen er kompleks, og sammenlignet med 6-lags plader kan omkostningerne stige med 30% -50%.
Designvanskeligheder: Professionelle værktøjer og færdigheder er påkrævet, og almindelige designs er vanskelige at balancere signalintegritet og varmeafledningskrav.
Rådgivning om-beslutning
Hvis designet tillader det, og budgettet er tilstrækkeligt, kan et 8-lags printkort forbedre ydeevnen væsentligt i scenarier med høj-frekvens, høj-densitet og høj-effekt; Hvis der kun kræves grundlæggende funktioner, og omkostningerne er følsomme, kan 6-lags plader være mere økonomiske.
