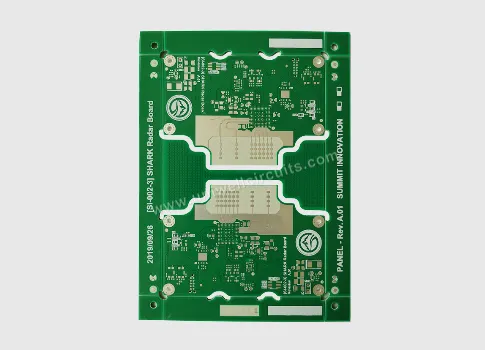

De 6 laghøj-frekvenshøj-hastighedskort i Uniwell Circuits anvender høj-materialer såsom RO4350B, PTFE eller ITEQ-IT968 med lavtabsmedier og understøtter flerlags blandet trykteknologi (såsom RO4350B+højt TG-kort), hvilket sikrer transmissionen med høj frekvens{8}og signalstabilitet{8} miljøer. Denne type board har høj-impedanskontrol (tolerance inden for ± 5 %), mikroblindhuller (minimumsåbning 0,2 mm) ogHDIrelaterede processer, såsom tilbageboring og huller i harpiksprop, og er velegnet til-avancerede elektroniske scenarier såsom 5G-kommunikation, millimeterbølgeradar, satellitkommunikation osv.
Kernefunktioner og fordele:
Materialesystem: Materialer med lav dielektrisk konstant (Dk) og lav tabsfaktor (Df) såsom RO4350B, RO4003C, PTFE eller ITEQ-IT968 bruges til at sikre transmission med lavt tab af signaler i frekvensbåndet over 10GHz.
Lamineret struktur: Understøtter vilkårligt stabledesign af 6-lagsplader, hvilket muliggør blandet presning af højfrekvente materialer og høj TG-plader, mens den afbalancerer elektrisk ydeevne og varmemodstand.
Behandlingsnøjagtighed: Gennem laser Direct Imaging (LDI) teknologi kan linjebredden/linjeafstandsnøjagtigheden nå ± 15 μm, hvilket opfylder kravene til høj-signalintegritet.
Speciel processupport: Udstyret med HDI-procesfunktioner såsom blinde huller, bagbor, huller i harpiksprop osv., velegnet til komplekse højfrekvente modulledningskrav.
Ansøgningsscenarie:
5G basestation RF enhed
77GHz millimeterbølgeradarsystem til biler
Satellitkommunikationsterminaludstyr
Højfrekvent kontrolmodul i nye energikøretøjers ladebunker
Produktions- og leveringsmuligheder:
Shenzhen fabrikken fokuserer på prøve og presserende dele. Almindelig 4-lags eller 8-lags bord kan sendes inden for 48 timer, velegnet til forsknings- og udviklingsprøvetagning.
Jiangmen-fabrikken understøtter produktion i mellem- til stor-skala med en månedlig produktionskapacitet på 400.000 kvadratfod. Det har certificeringer som ISO9001, IATF16949, ISO13485, og dets produkter overholder IPC- og RoHS-standarder.
