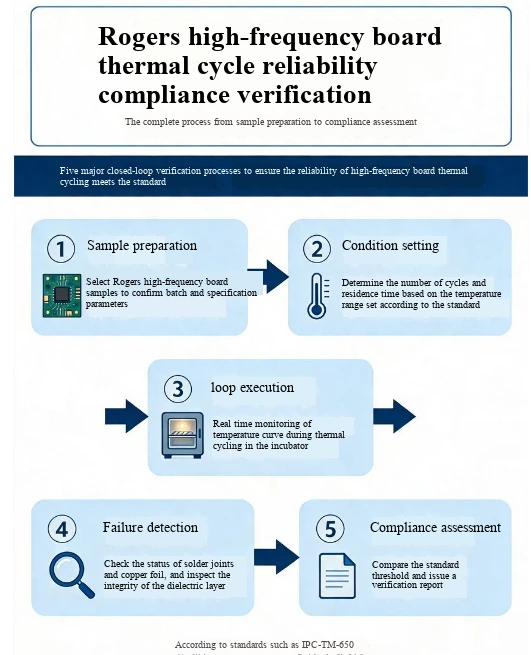

Den termiske cykling-pålidelighedsbekræftelse af Rogers høj-højfrekvenstavler skal nøje følge IPC-højfrekvenstavlestandarderne. Gennem standardiserede temperaturvekslende tests vurderes den termiske udmattelsesbestandighed af materialer, strukturer og processer systematisk. Kerneprocesserne og nøglekravene er som følger:
Kernereferencestandarder
Verifikation bør prioritere brugen af-højfrekvenskortspecifikke specifikationer, der dækker forskellige krav til pålidelighedsniveauer:
IPC-6018D: 2022-versionen af højfrekvente mikrobølgetrykte printkortstandarder har tilføjet krav til termisk cyklusbestemmelse af HDI-lag, bagbor og mikrogennemgående huller.
IPC-TM-650 2.6.7: Tydeliggør temperaturområdet, temperaturændringshastigheden og cyklusnummerramme for PCB termisk stresstest.
MIL-STD-883: Strenge valideringsstandard for luft- og rumfartskvalitet med højere krav til cyklusantal og fejltærskel.
Se IPC-9701A termisk træthedsspecifikation for loddesamlinger for matchning, og evaluer synkront pålideligheden af loddesamlinger efter samling.
Design af kerneparametre til testplan
Som reaktion på de lave varmeledningsevneegenskaber for Rogers materiale PTFE-substrat skal parametre optimeres specifikt for at undgå fejlvurdering i konventionelle FR-4-testskemaer:
Temperaturområde, der matcher applikationsscenarier
Forbruger/industriel kvalitet: -40 grader ~+85 grader svarende til 5G kommunikationsbasestationsscenarier
Køretøjsspecifikationsniveau: -40 grader ~+125 grader, kompatibel med 77GHz millimeterbølgeradar og ADAS-moduler.
Luftfartskvalitet: -55 grader ~+125 grader, der opfylder kravene til luftbåret/satellitudstyr.
Kontrol af nøgleprocesparametre
Temperaturændringshastighed: Strengt kontrol inden for 10-15 grader / min for at undgå pludselige ændringer i intern belastning af PTFE-substrat på grund af temperatursvingninger.
Ekstrem isoleringstid: Isoler de høje og lave temperaturender i 10-30 minutter hver for at sikre, at den indvendige temperatur i den tykke plade er fuldstændig ensartet.
Cyklustider: Klasse 3 af industrikvalitet kræver mere end eller lig med 500 gange, rumfartskvalitet kræver større end eller lig med 1000 gange.
Multidimensionelt fejlbestemmelsessystem
Når den termiske cyklus er afsluttet, kræves en omfattende verifikation af den strukturelle integritet og elektriske ydeevnestabilitet
Bestemmelse af struktursvigt: Metallografisk snitinspektion viser, at kobberrevneudbredelsen i hullet ikke overstiger 20 % af tværsnittet, og kontaktarealet af loddepuden med mikrogennemløbet-hul forbliver større end eller lig med 50 %. SAM-scanning bekræfter, at der ikke er nogen ny mellemlagsdelaminering eller harpikshulrum.
Verifikation af elektrisk ydeevne: Brug en netværksanalysator til at genteste S-parametrene, hvilket kræver en ændring af indføringstab på mindre end eller lig med 0,5dB/100 mm ved 28GHz, impedansforskydning på mindre end eller lig med ± 3 % og isolationsmodstand på større end eller lig med 100M Ω (500V DC).
Eksklusiv verifikation af Rogers-materiale: Fokuser på at verificere porevægsadhæsionen i plasmaafbindingsprocessen for at undgå for tidlig delamineringsfejl under termisk cykling på grund af utilstrækkelig adhæsion af porekobber.
Optimering før proces (forbedring af valideringsbeståelsesraten)
Målrettet designoptimering før verifikation kan reducere risikoen for termisk cyklusfejl markant:
Vedtagelse af et symmetrisk lagdelt design for at balancere fordelingen af kobberfolie og reducere vridning og stresskoncentration under termisk cykling.
Prioriter brugen af RO4000-seriens materialer med Z--akse CTE Mindre end eller lig med 46ppm/grad for at reducere den termiske ekspansionsforskel med kobberfolie (17ppm/grad) og mindske risikoen for PTH-hul kobberbrud.
Før varm cykling skal du gennemføre T-288-delamineringstidstesten for at bekræfte, at brættets anti-delamineringsevne er større end 90 minutter, og på forhånd frasortere batches med dårlig varmebestandighed.
