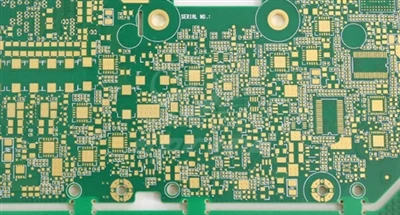

Overfladebehandlingsprocessen af pcb spiller en afgørende rolle for produkternes ydeevne og pålidelighed. Den strømløse fornikling/nedsænkningsguldproces er blevet den foretrukne løsning til PCB-overfladebehandling af mange-elektronikprodukter af høj kvalitet på grund af dens gode ledningsevne, fremragende loddeevne og enestående korrosionsbestandighed. I denENIG proces, tykkelseskontrollen af nikkel- og guldlagene er kerneelementet for at sikre kvaliteten og ydeevnen af belægningen, og nøje at følge de relevante tykkelseskontrolspecifikationer er af stor betydning.
1, procesprincip og positionering af belægningsfunktion
ENIG-processen afsluttes gennem to trin: strømløs fornikling og nedsænkning af guldbelægning
Nikkellagsaflejringsmekanisme: Brug af selvkatalytiske reaktioner til at danne et 3-6 μm nikkellag på kobberoverfladen, der tjener som en diffusionsbarriere for at forhindre skørhed af loddeforbindelser forårsaget af kobbertininterdiffusion, samtidig med at den giver mekanisk støttestyrke.
Guldlagsdækning: Ved forskydningsreaktion aflejres et tyndt guldlag på 0,05-0,1 μm på overfladen af nikkellaget, hvilket isolerer nikkellaget fra luftkontakt og sikrer langsigtet svejsbarhed og stabil ledningsevne.
2, Kernestandard for nikkellagtykkelseskontrol
(1) Tykkelsestærskel og risikoanalyse
Ideelt kontrolområde: 4-5 μm
Nedre grænserisiko (<3 μ m): diffusion barrier failure, solder joint cracking due to excessive generation of Cu Sn intermetallic compounds.
Upper limit risk (>6 μm): Stigningen i belægningsspændingen fører til risiko for afskalning og øger produktionsomkostningerne.
(2) Fosforindholdets indflydelse på belægningens ydeevne
Mellem phosphor nikkellag (6% -9%): med den bedste omfattende ydeevne, fin og ensartet krystalstruktur, balancerende svejsbarhed og korrosionsbestandighed og stærk tykkelseskontrolstabilitet.
High phosphorus nickel layer (>10%): Fremragende korrosionsbestandighed, men dårlig befugtningsevne, der kræver præcis kontrol af parametre såsom pletteringsopløsningens temperatur (88 ± 2 grader) og pH-værdi (4,8-5,0).
Nikkellag med lavt fosforindhold (1% -5%): har magnetiske egenskaber, men svag korrosionsbestandighed, velegnet til specifikke funktionelle scenarier.
3, Nøglepunkter til kontrol af tykkelsen af guldlaget
(1) Tykkelse nøjagtighed og risiko for fejl
Målkontrolområde: 0,07 ± 0,01 μm
Nedre grænserisiko (<0.05 μ m): The oxidation rate of the nickel layer is accelerated, and the wettability decreases during welding, causing false welding problems.
Upper limit risk (>0,12 μm): Overdreven dannelse af Au Sn intermetalliske forbindelser, øget skørhed af loddeforbindelser og øgede omkostninger ved ædelmetalforbrug.
(2) Proceskontrolteknologiskema
Puls immersion guldproces: Ved at bruge segmenterede pulssignaler til at regulere aflejringshastigheden af guldioner, kombineret med EDX online overvågningssystem til realtidsparameterkalibrering, sikres tykkelsesstabilitet.
Parameter dynamisk optimering: Indstil nedsænkningstiden, pulsfrekvensen og driftscyklussen baseret på udstyrets karakteristika, såsom styring af den enkelte guldaflejringsmængde til målværdien gennem pulscyklussen.
4, Tykkelse detektionssystem og kvalitetskontrol
(1) Anvendelse af multidimensionel detektionsteknologi
Røntgenfluorescensspektroskopi: ikke-destruktiv hurtig detektion, velegnet til realtidsovervågning af-belægningstykkelse på produktionslinjer.
Scanningelektronmikroskop energispektrumanalyse: en mikroskopisk niveaudetektionsmetode, der bruges til at observere strukturen af belægninger og nøjagtigt måle tykkelsen, velegnet til kvalitetskontrol af-kvalitet.
Coulombisk metode: en høj-præcisionsdetektion baseret på princippet om elektrokemisk opløsning. Selvom det er en destruktiv detektion, er det velegnet til laboratorieprocesforskning og prøvetagning.
(2) Foranstaltninger til fuld proceskvalitetskontrol
Prøveudtagnings- og testmekanisme: Prøveudtagningsforholdet for hver batch af produkter er større end eller lig med 5 %, og testfrekvensen øges under nøgleprocesser som fornikling og nedsænkning i guld.
Udstyrsdrift og vedligeholdelsessystem: Kalibrer jævnligt temperaturkontrolsystemet og omrøringsanordningen i pletteringstanken, overvåg koncentrationen af nikkelioner og guldioner i pletteringsopløsningen i realtid, og efterfyld forbrugsstoffer.
Undtagelseshåndteringsproces: Når tykkelsen overstiger tolerancen, skal du justere procesparametrene i overensstemmelse hermed (såsom at forlænge reaktionstiden, hvis nikkellaget er for tyndt, og forkorte nedsænkningstiden, hvis guldlaget er for tykt), og spore og verificere de efterfølgende produkter.
Tykkelsen af nikkelguldlaget i ENIG-processen er kerneleddet for at sikre PCB-ydeevne. Ved at tydeliggøre tykkelsesstandarder, optimere procesparametre, integrere avancerede detektionsteknologier og implementere streng kvalitetskontrol, kan risici såsom diffusionsfejl og skørhed af loddeforbindelser effektivt undgås, hvilket forbedrer elektroniske produkters pålidelighed og konsistens.
