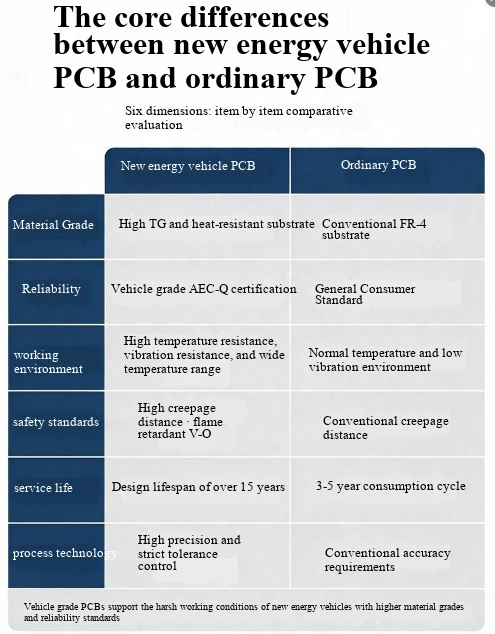

Kerneforskellen mellem PCB i nye energikøretøjer og almindelige printkort er i det væsentlige misforholdet mellem køretøjets ekstreme arbejdsforhold og de milde miljøkrav til forbrugerelektronik. I sidste ende afspejles dette i den omfattende opgradering af fem dimensioner: miljøtolerance, elektrisk ydeevne, sikkerhedsstandarder, pålidelighed og proceskontrol. Det er fuldstændig bygget op omkring kernemålet om at "prioritere køretøjssikkerhed og langsigtet stabil drift på 100.000 kilometer niveau".
Forskelle i miljøtolerance
Nyt energikøretøjs PCB: Det skal dække et ekstremt bredt temperaturområde på -40 grader ~ 150 grader, modstå kontinuerlige vejvibrationer, saltspray, olieforurening og kølevæskekorrosion. Substratet er lavet af høj Tg HTG FR-4 eller polyimidmateriale, og loddemaskelaget er modstandsdygtigt over for ultraviolet stråling og gentagne temperaturændringer uden at revne.
Almindelig PCB: Kun egnet til indendørs omgivelsestemperatur statisk miljø på 0 grader ~ 60 grader, uden specielt design til stærk vibrations- og korrosionsbestandighed. Langvarig udsættelse for ekstreme arbejdsforhold er tilbøjelig til at afskalning af kobberfolie og revner i isoleringslaget.
Forskelle i elektrisk ydeevne
Nyt energikøretøjs PCB: Velegnet til højspændingsscenarier på 300V~800V og hundredvis af ampere, ved brug af 2 oz eller derover tyk kobberfolie, CTI Større end eller lig med 600V anti-lækage spormateriale, strengt optimeret krybeafstand og elektrisk frigang, med køretøjsklasse elektromagnetisk kompatibilitet, såsom med radar-følsomt udstyr, der undgår interferens om bord.
Almindelig PCB: bruges mest i lavspændings- og lavstrømsscenarier på 5V ~ 220V, med kobberfolietykkelse for det meste spænder fra 0,5 oz ~ 1 oz, intet specielt design til højspændingsisolering og højstrømsføring, og elektromagnetiske kompatibilitetskrav opfylder kun generelle civile standarder.
Forskelle i sikkerhedsstandarder
Nyt energikøretøjs printkort: Det skal bestå eksklusive automotive certificeringer såsom ISO16750 og AEC-Q200, og hele produktionsprocessen følger IATF16949 kvalitetsstyringssystemet for biler. Hver proces etablerer en fuld sporbarhedsregistrering og består hundredvis af timers strenge pålidelighedstests.
Almindelig PCB: Behøver kun at overholde civile generelle certificeringer som CE og FCC, og produktionen følger ISO9001 grundlæggende kvalitetssystem. Der er ingen obligatoriske sporbarhedskrav gennem hele processen, og testelementerne og strengheden er langt lavere end standarderne for bilindustrien.
Langsigtede pålidelighedsforskelle
Nyt energikøretøjs printkort: Designets levetid svarer til køretøjets levetid på 8-15 år/100.000 kilometer eller mere. Nøglekredsløbene anvender redundant ledningsteknologi, og strømkredsløbets loddeforbindelser udsættes for ældningsbehandling ved høj temperatur for at forhindre enkeltpunktsfejl i at forårsage systemfejl i hele køretøjet.
Almindelig PCB: designet med en levetid på kun 3-5 år, med fejlfrit og fejltolerant design med fokus på grundlæggende funktionel implementering. Langvarig brug kan resultere i problemer som loddemaske-løsning, kobberfolieoxidation og virtuel lodning af loddeforbindelser.
Forskelle i fremstillings- og testprocesser
Nyt energikøretøjs PCB: vedtager en høj-tæthedspladestruktur med 8 eller flere lag og gennemgår 100 % fuld inspektion, før den forlader fabrikken, og dækker fuld testning såsom røntgeninspektion, ultralydsscanning og høj-isolationstest, hvilket fuldstændigt eliminerer, f.eks. skjulte mikrorevner, delaminering af sikkerhedsrisici.
Almindelig PCB: hovedsageligt sammensat af 2 ~ 6 lag grundlæggende fr4-plade, ved hjælp af konventionel prøvetagningsinspektionstilstand, inspektionselementerne dækker kun grundlæggende kontinuitets- og udseendeinspektion og tillader eksistensen af ekstremt små ikke-dødelige defekter.
