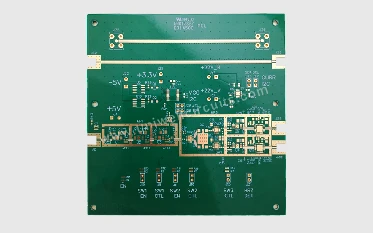

Et 6 lags bord, hvis kun det øverste og andet lag kører RF, så brug kun RO4350B mellem disse to lag, og brug høj Tg fr4 for de resterende 4 lag. Det er et realistisk tal at reducere de samlede materialeomkostninger for pladen med 30% til 60%.
Rogers RO4000-serien er det mest almindeligt anvendte højfrekvente kernekort til blandet kompression, med en stabil Dk på 3,48 ± 0,05 og en tabsfaktor på cirka 0,0037@10GHz. Det er en størrelsesorden lavere end fr4.
Som en kontrol er FR-4 et kompositmateriale af glasfiberdug og epoxyharpiks, med en Dk i området fra 4,2 til 4,8 og drivende med frekvens, temperatur og fugtighed, og en Df så høj som 0,018 til 0,025. Dens fordel er kun to ord: billig. Det er fuldstændig tilstrækkeligt til digitale kredsløb, strømforsyninger og lavfrekvente simuleringer; Brug af det til RF-forbindelser på GHz-niveau kan blive flaskehalse med hensyn til indsættelsestab og impedansstabilitet.
Kernen i denne ordning er at stable de to sammen og presse dem sammen på én gang:
Nøglepræmis: Skeln først mellem "blandbart tryk" og "svært blandbart tryk"
Dette er vandskellet, der bestemmer et projekts succes eller fiasko, og mange tilfælde af bilulykker skyldes ikke at skelne mellem dette trin.
Blandet komprimeringstype (anbefales)
Repræsentative modeller: RO4350B, RO4003C, RO4835 og andre RO4000/RO3000 kulbrinte keramiske påfyldningsserier.
Harpikssystemet har en god affinitet med FR-4, med en Z-akse CTE på omkring 30-46 ppm/grad, og passer godt sammen med kobberfolie. Dens Tg er så høj som omkring 280 grader, og den er designet til at blandes med FR-4.
Forsyningskæden er moden, og der er mange indenlandske pladefabrikker, der kan lave en-kompressionsstøbning med kontrollerbare tekniske omkostninger.
Svært at blande kompressionstype (brug med forsigtighed)
Repræsentative modeller: RT/duroid 5880, RO3003 og andre PTFE-materialer.
Overfladeenergien er kun 18-20 mN/m, og vedhæftningen med kobberfolie og medium er ekstremt dårlig. Uden forudgående plasmaaktivering forventes delaminering; Z-aksen CTE er så høj som 200~300 ppm/grad, og mismatchamplituden med FR-4 er fordoblet.
Hvis det virkelig er nødvendigt at bruge det, skal RO4350B tilføjes som et overgangslag på begge sider af PTFE for at trække Z--retningens CTE-fordeling ind i en gradvis kurve - med for mange processer, de sparede materialeomkostninger kan blive dækket tilbage af behandlingsgebyrer.
4, Omkostningerne ved blandet pres (fire store risici)
Ved at sætte to materialer med vidt forskellige personligheder sammen, fokuserer problemet på fire områder:
Mellemlagsdelaminering og blæredannelse (det mest dødelige): CTE-mismatch er den grundlæggende årsag. Z--aksen CTE for standard fr4 er omkring 50-70 ppm/grad, og RO4000 er omkring 30-46 ppm/grad. Når reflow-loddespidsen er 245-260 grader, kan forskellen i ekspansion mellem de to nå op på titusinder af mikrometer. I faktisk test kan delamineringshastigheden for uoptimerede blandede trykplader nå 12% efter termisk cykling ved -40 grader ~ 85 grader. Det største hul er brugen af almindelige fr4 semi-hærdede plader (såsom 1080) til at fjerne Rogers-laget, som er en høj forekomst af delamineringsulykker.
Overdreven vridning: Asymmetriske laminater vil generere restspænding efter kompressionskøling, og bøjningsdeformationen kan nå 1,2-2,5 mm/m. Milde tilfælde kan omfatte dårlig SMT-stålnetadhæsion og BGA-monumentinstallation, mens alvorlige tilfælde kan resultere i brud på loddeforbindelsen. Forvridningen af den blandede trykplade skal generelt kontrolleres inden for 0,5 % (BGA tæt scene), og den løse standard er 0,75 % (se IPC-6012).
Impedansoffset: Dk for RO4350B er omkring 3,48, og fr4 er omkring 4,2~4,8. Hvis den højfrekvente signallinje krydser det dielektriske lag, vil impedanstrinnet forekomme -, når den målte mikrostrip-linje krydser fra fr4-laget til RO4350B-laget, vil en +7 Ω transient peak blive genereret ved trinnet, og signalkvaliteten vil forringes kraftigt.
Revner af porekobber: Den blandede trykstruktur udsættes gentagne gange for træktrykspænding under termisk cykling, som er koncentreret i grænsefladen mellem kobberlaget på porevæggen og underlaget. Efter længere-eksponering er porekobberet (normalt 20-25 μm) tilbøjeligt til mikrorevner i midten af porevæggen, hvilket i sidste ende fører til et åbent kredsløb.
